安全发射之关键:内能源枪械开闭锁机构漫谈(二)
作者: 李向东 张恒瑞 林宏昌 杨文靖惯性闭锁(续)
气体延迟开锁式闭锁机构
气体延迟开锁式闭锁机构是在枪机纵动式机构的基础上,在枪管尾部开导气孔。枪弹击发后,火药燃气一方面推弹头向前运动,同时也作用于弹壳底部,推动套筒后坐。当弹头经过导气孔后,部分火药燃气通过导气孔进入活塞筒(气室),向前冲击与套筒相连的活塞,阻止套筒后坐,使套筒不会在高膛压下后坐位移过大。弹头飞出枪口后,进入活塞筒的火药燃气通过导气孔回流入枪管并从枪口排出,使活塞筒内压力降低,此时套筒便在惯性作用下后坐,实现抽壳、抛壳。气体延迟开锁式闭锁机构对应的自动方式是半自由枪机式。


气体延迟开锁式闭锁机构最典
型应用是德国HK公司的P7手枪,我国设计的外贸型224手枪也应用了这种闭锁机构。气体延迟开锁式闭锁机构通过部分与发射方向同向的火药燃气降低枪机(套筒)后坐速度,能够降低可感后坐,减轻枪机质量,对提高射击稳定性有一定帮助。此外,活塞轴线更靠近握持手的虎口部位,一定程度上也能减轻枪口上跳。但这种闭锁机构的缺陷也很明显。一是机构复杂,枪管下方需要增加额外空间,以容纳活塞;二是一定程度上加剧了枪支臃肿;三是活塞筒内积碳严重,不及时清理会影响零件动作可靠性;四是对加工工艺要求高,如果导气孔开孔过大,向活塞筒内流入的火药燃气过多,会使套筒无法正常完成后坐,当然,开孔过小亦会带来问题。因此气体延迟开闭锁式闭锁机构并未成为主流,且鲜有在手枪之外的其他枪械上应用。
枪管回转延迟开锁式闭锁机构

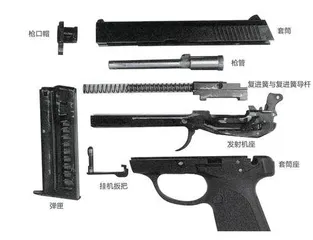

我国军队列装的92式5.8mm手枪也采用半自由枪机式自动方式,不同于本文其他枪械采用的楔闩、滚柱、闭锁杠杆、气体等延迟开锁方式,而是采用枪管回转延迟开锁方式。后拉92式5.8mm手枪套筒时,我们会发现,枪管出现了明显的转动,并且能感受到一定阻力。这种设计非常具有创新特色。

因5.8mm手枪弹的膛压及初速都比较高,为保证射击时的安全、稳定、舒适,必须控制好套筒与枪管的开锁时机,并采用一定的机构消耗套筒后坐能量。92式5.8mm手枪枪管后部外侧设有一个导引突笋,同时套筒内表面顶部加工有螺旋槽,套筒复进到位时,枪管外侧的导引突笋进入套筒螺旋槽中。枪弹击发后,火药燃气作用在弹壳底部,推动套筒后坐(射击过程中枪管前后位置不动),套筒后坐2mm自由行程后,套筒内表面的螺旋槽迫使枪管外侧的导引突笋向一侧移动,从而带动枪管旋转,以消耗套筒后坐能量、迟滞套筒后坐速度。当枪管旋转到位后(此时膛压已降低),套筒便不受约束,在惯性作用下继续后坐,完成抽壳、抛壳。

刚性闭锁机构
刚性闭锁机构是应用最广、技术最成熟的机构。刚性闭锁机构是指枪机与枪管或机匣有牢固扣合,单纯依靠膛底压力无法实现开锁,只有在主动件强制作用下才能实现开锁的机构。刚性闭锁机构须有开锁工作面、闭锁工作面、闭锁支撑面三部分。开锁工作面、闭锁工作面是导引突笋(导柱)上受机体(或枪机框)作用使机头(或枪机)旋转完成开、闭锁的工作面,二者分别位于导引突笋的两侧。闭锁支撑面是设置在机头(或枪机)上,与身管或机匣牢固扣合、用来承受膛底压力的平面。



刚性闭锁机构种类庞杂,支系繁多,通常可分为回转式、偏转/偏移式、横动式、闭锁卡铁式、曲肘式等几大类。回转式又可细分为枪机回转式、机头回转式、枪管回转式;偏转/偏移式包括枪机偏转式、枪管偏移式,前者多应用于步机枪,后者多应用于手枪;横动式多应用于机枪,分为枪机横动式、楔闩横动式和滚柱横动式;闭锁卡铁式包括卡铁撑开式(鱼鳃式)、卡铁起落式、卡铁摆动式;曲肘式是一种特殊的闭锁机构,在老式机枪、手枪、冲锋枪上都有过应用,但由于发射时占用空间大、影响瞄准等原因,如今已鲜有应用。
枪机/机头回转式闭锁机构
枪机/机头回转式是应用最广泛的刚性闭锁机构。按照通常的分类,枪机回转式闭锁机构对应的自动方式是枪管后坐式,如巴雷特M82A1狙击步枪;一些非自动枪械采用的旋转后拉枪机式操作方式也采用这种闭锁机构。机头回转式闭锁机构对应的自动方式是导气式,比如AK系列步枪、AR-15系列步枪、95式自动步枪等。

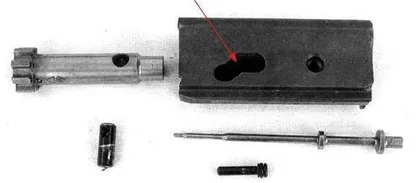

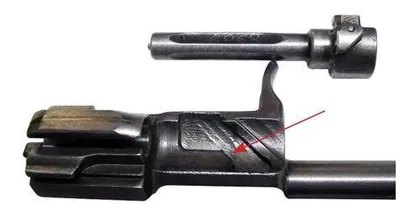

枪机/机头回转式闭锁机构优点明显,一是能承受高膛压,闭锁支撑面与枪管或节套尾部紧紧咬合,直接承受膛底压力,能够承受比复进簧簧力大数百倍甚至上千倍的压力。二是开闭锁过程中机构活动幅度小,枪机转动轴心与枪膛轴心重合,有利于提高射击精度。此外,开闭锁工作面为螺旋面,动作平稳顺畅,有利于提高射击时的稳定性。三是对零件磨损轻。枪械发射瞬间,机头(枪机)上的闭锁面和机匣上的闭锁面之间通常只承受挤压力,待弹头飞出枪口,膛压降至安全值后,枪机框上的螺旋槽才带动枪机上的导引突笋旋转,实现开锁。此时机头旋转产生的摩擦力已经非常小,因此对机头和枪机框磨损轻微。

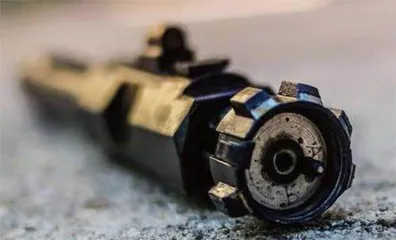

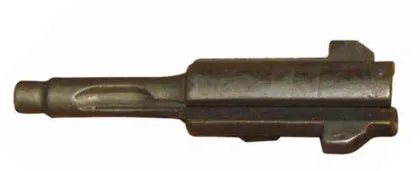

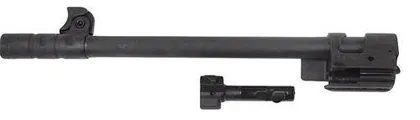

AK系列和AR系列枪械虽然都采用机头回转式闭锁机构,但二者有较大区别。AR系枪机的闭锁突笋是对称的,而AK系机头的闭锁突笋采用非对称设计。AK系的机头有两个大小不同的闭锁突笋,右闭锁突笋内还容纳了抽壳钩。枪机复进后,机头进入节套内,在导引突笋闭锁工作面与枪机框闭锁螺旋面的配合下顺时针旋转,使左右两个闭锁突笋卡在节套内的闭锁槽内实现闭锁。虽然右闭锁突笋看起来很大,实际上左右两个闭锁突笋与节套闭锁面的重合面积大致相等,保证了受力的对称分布。但这种机构也有缺点,就是受力面承压分布不均匀,且机头回转角度较大,枪机框上的螺旋槽角度较大,开闭锁过程中阻力较大。

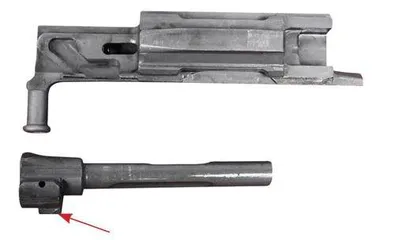

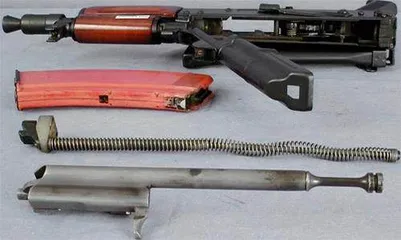

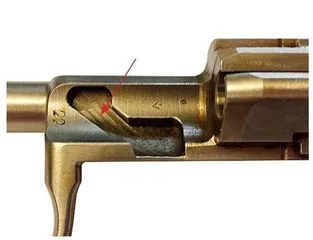

AK47的闭锁机构设计十分巧妙。枪弹击发后,火药燃气经过导气孔进入气室,推动与枪机框连接在一起的活塞后坐,枪机框自由后坐5.5mm行程后,枪膛内火药燃气压力降至安全值,此时枪机框的开锁螺旋面向后触动机头导引突笋上的开锁工作面,带动机头逆时针旋转35°,使闭锁突笋脱离节套闭锁槽,实现开锁。枪机复进时,机头推弹入膛到位,此时枪机框未复进到位,仍继续向前,枪机框内的闭锁螺旋面触动机头导引突笋上的闭锁工作面,带动机头顺时针旋转35°,闭锁突笋进入节套闭锁槽内,实现闭锁。然后,枪机框继续向前复进约5.5mm,走完自由行程后复进到位。




枪机/机头回转式闭锁机构除了在步枪、机枪等高膛压大威力枪械上广泛应用,在手枪上也有应用。如沙漠之鹰手枪,就采用了机头回转式闭锁机构,其机头形状与AR-15系步枪的机头形状类似,并且也采用气吹式自动原理。
枪管回转式闭锁机构
与机头回转式闭锁机构最大的区别在于,枪管回转式闭锁机构是枪机(套筒)不转、枪管旋转,而机头回转式闭锁机构是枪管不转、机头旋转。
枪管回转式闭锁方式历史悠久。1897年,约翰·摩西·勃朗宁为枪管回转式闭锁方式申请了专利,但直至1907年,这种闭锁机构才被应用到枪械设计实践中。罗斯-斯太尔M1907手枪即是第一款采用这种闭锁方式并投产的手枪。
