刚性闭锁机构(续)

枪管偏移式闭锁机构

枪管偏移闭锁也称为枪管摆动式或枪管起落式闭锁,主要应用在现代半自动手枪上,因为这种结构最早来源于勃朗宁设计的柯尔特M1900 半自动手枪。现代很多手枪身上都有柯尔特M1900 半自动手枪的影子,即明显的枪口上翘特征,这种结构也成为历久弥新的百年经典。

勃朗宁设计了两种M1900 手枪, 一种是柯尔特M1900 半自动手枪,另一种是比利时FN 公司生产的M1900 半自动手枪。后者采用枪机惯性闭锁结构,对应的自动方式是自由枪机式,发射时枪管固定不动。日本首任内阁总理大臣(首相)伊藤博文1909年10 月就是被这种手枪刺杀的。

安全发射之关键:内能源枪械开闭锁机构漫谈(三)0
FN公司生产的M1900 半自动手枪
安全发射之关键:内能源枪械开闭锁机构漫谈(三)1

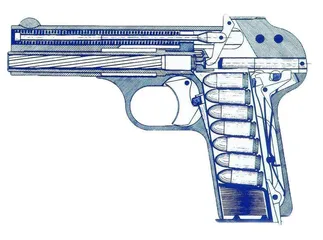

FN公司生产的M1900 半自动手枪结构图,其采用枪机惯性闭锁
安全发射之关键:内能源枪械开闭锁机构漫谈(三)2

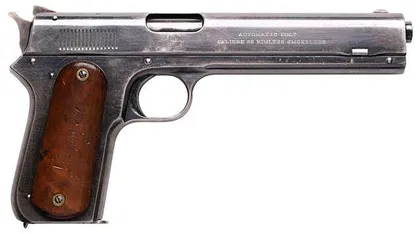

柯尔特M1900 半自动手枪,其采用枪管偏移式闭锁机构
安全发射之关键:内能源枪械开闭锁机构漫谈(三)3

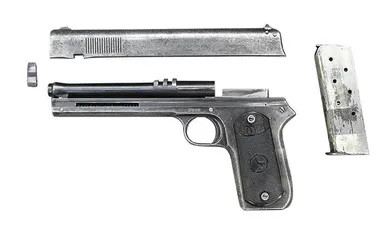

柯尔特M1900 半自动手枪不完全分解状态,图中可见枪管后部上方的闭锁突笋
安全发射之关键:内能源枪械开闭锁机构漫谈(三)4

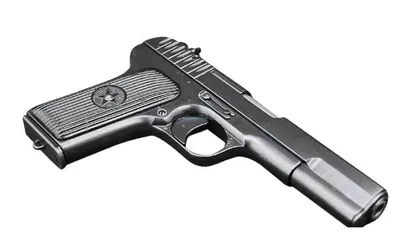

托卡列夫手枪
安全发射之关键:内能源枪械开闭锁机构漫谈(三)5

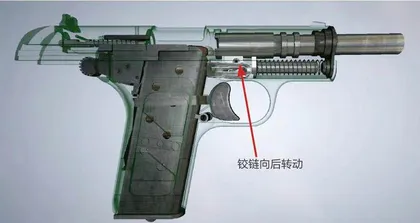

开锁状态时的托卡列夫手枪。此时铰链向后转动,使枪管呈后沉前翘状态
安全发射之关键:内能源枪械开闭锁机构漫谈(三)6

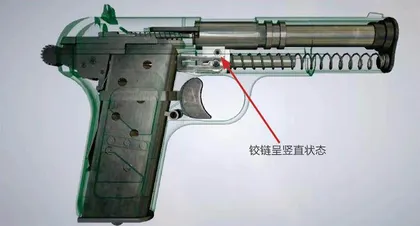

闭锁状态时的托卡列夫手枪。此时枪管闭锁突笋进入套筒凹槽内,枪管恢复正前指向

柯尔特M1900 半自动手枪的枪管通过下方前后的两个铰链与套筒座相连,枪管后部上方有3 条突棱——闭锁突笋,套筒跨于枪管上,套筒内侧有相应的凹槽。套筒复进到位后,枪管上方的闭锁突笋卡入套筒内侧的凹槽中,实现闭锁。枪弹击发后,闭锁在一起的枪管及套筒后坐一段自由行程,然后枪管在铰链的作用下,向下平移,其上方的闭锁突笋从套筒内侧的凹槽中脱出,枪管与套筒开锁,套筒继续后退,完成抽壳、抛壳动作。

枪管偏移式闭锁原理简单可靠,技术成熟,被大量应用,但其缺点是需要为枪管摆动让出空间,因此套筒座到套筒之间有一定高度,看起来比较厚实。

苏联托卡列夫手枪的闭锁机构和柯尔特M1900 半自动手枪类似,但与后者不同的是,托卡列夫手枪枪管上的闭锁突笋是在枪管外侧加工的两个圆环状凸台,而不像M1900 手枪那样闭锁突笋位于枪管上方。另外,托卡列夫手枪的枪管仅通过位于弹膛下方的铰链与套筒座连接。

托卡列夫手枪的闭锁状态与M1900 手枪相同,均是通过枪管上的闭锁突笋卡入套筒内侧的凹槽实现闭锁。枪弹击发后,枪管和套筒首先一起后坐一段自由行程,然后枪管下方的铰链向后转动,迫使枪管尾端下移,枪管上的闭锁突笋脱离套筒内侧的凹槽,完成开锁。套筒继续后坐,完成抽壳、抛壳及压倒击锤的动作。当套筒复进时,推弹入膛的同时推枪管向前运动,枪管下方的铰链向前转动,迫使枪管尾端上抬,枪管上的闭锁突笋进入套筒凹槽,实现闭锁。

安全发射之关键:内能源枪械开闭锁机构漫谈(三)7

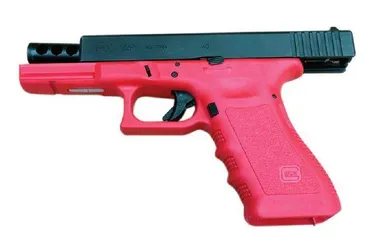

空仓挂机时的格洛克手枪。可见其枪口明显上翘。此时为开锁状态
安全发射之关键:内能源枪械开闭锁机构漫谈(三)8
格洛克19 MHS 手枪不完全分解状态,可见枪管下方有两个斜块状凸起
安全发射之关键:内能源枪械开闭锁机构漫谈(三)9

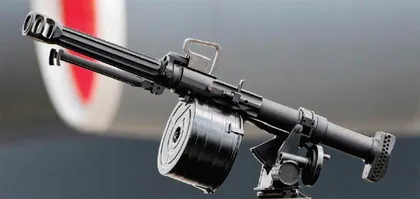

我国87 式35mm 榴弹发射器
安全发射之关键:内能源枪械开闭锁机构漫谈(三)10

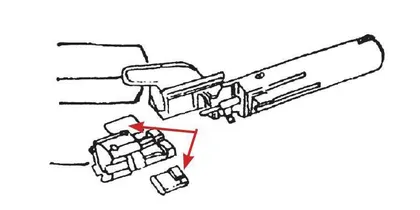

87 式35mm 榴弹发射器枪机组件。注意其机头两侧的闭锁卡铁

如今,采用枪管偏移式闭锁机构的手枪有了很多简化和创新,最典型的是在枪管下方用两个斜块状凸起代替原有的铰链,枪管外侧不再加工闭锁突笋,套筒内侧也不再设闭锁凹槽。以格洛克手枪为例,其弹膛外部被设计成方形,弹膛下方设有两个斜块状凸起,同时直接利用套筒的抛壳窗代替闭锁槽,弹膛外部直接卡在抛壳窗内,实现闭锁。枪弹击发后,套筒与枪管一起后坐一段自由行程,然后枪管尾端在前凸起的斜面作用下向下方偏移,弹膛外部脱离抛壳窗实现开锁,套筒继续后坐完成抽壳、抛壳动作。套筒复进时,推弹入膛的同时推枪管向前运动,枪管尾端在后凸起的斜面作用下上抬,弹膛外部卡在抛壳窗内,完成闭锁。

卡铁撑开式(鱼鳃式)闭锁机构

安全发射之关键:内能源枪械开闭锁机构漫谈(三)11

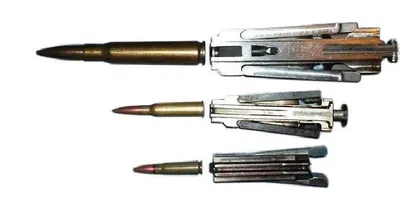

捷格加廖夫设计的3 种机枪枪机。自上至下分别属于DShK 高射机枪、DP 轻机枪和RPD 轻机枪。闭锁卡铁向外撑开,为闭锁状态,向内收起,为开锁状态
安全发射之关键:内能源枪械开闭锁机构漫谈(三)12

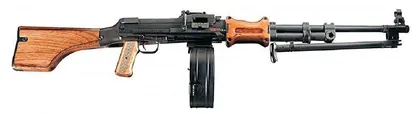

RPD轻机枪采用开膛待击设计,只有击发瞬间枪械才会闭锁,这是很多早期机枪常用的设计思路

卡铁撑开式是应用较为广泛的一种闭锁机构。通常,两个闭锁卡铁对称设置在枪机框与机头之间,闭锁状态时,闭锁卡铁外翻,支撑于机匣内壁的闭锁凹槽中。开锁时,枪机框先行后退,与机头之间留出空隙,使闭锁卡铁收入其中,实现开锁。枪机复进后,机头先行抵住弹膛,枪机框在复进簧力作用下继续向前,挤占枪机框与机头之间的空隙,迫使闭锁卡铁外翻,卡入机匣内壁的闭锁凹槽内,实现闭锁。由于闭锁卡铁通常采用对称设计,开闭锁动作像鱼鳃开合,因此这种闭锁方式又被称为鱼鳃式闭锁。苏联轻武器设计师捷格加廖夫设计的很多枪械应用了这种机构,如DP轻机枪、RPD 轻机枪等。我国87式35mm 榴弹发射器也采用卡铁撑开式闭锁机构。

RPD 轻机枪的两块闭锁卡铁分别位于枪机两侧的凹槽内,闭锁卡铁上有定型凸笋,凸笋的上部为闭锁斜面,下部为开锁斜面。枪机框在复进簧力的作用下,向前复进推弹入膛。枪机复进到位后,枪机框继续向前运动,枪机框两侧的闭锁斜面向外挤开闭锁卡铁,闭锁卡铁的后端卡入机匣的闭锁槽内,形成闭锁。枪弹击发后,火药燃气通过导气孔进入气室,推活塞向后,带动枪机框后退,枪机框定型槽(与卡铁上的定型凸笋扣合)的开锁斜面使闭锁卡铁收拢,形成开锁,然后枪机框带动枪机后坐,完成抽壳、抛壳等动作。由于RPD 轻机枪采用开膛待击,停射时,枪机会被挂于后方,此时枪机为开锁状态。

我国的87 式35mm 榴弹发射器也采用卡铁撑开式闭锁机构。榴弹击发后,火药燃气进入枪机框前上方气室内,推动枪机框后坐,使机头和枪机框之间留出空隙,在枪机框开锁斜面的作用下,闭锁卡铁向内收拢,实现开锁。推弹入膛后,机头先复进到位,枪机框继续前移,挤占枪机框、机头之间两侧空隙,迫使闭锁卡铁尾部向外撑开,卡入机匣闭锁槽内,实现闭锁。

卡铁撑开式闭锁结构对称,对射击精度有利;闭锁卡铁牢牢卡在机匣内壁凹槽中,能够承受高强度膛压,因此被一些大威力轻武器(如榴弹发射器等)使用;闭锁卡铁拆卸方便,利于更换保养。但这种结构也有其固有的缺点,如:依靠机匣承受枪弹发射瞬间产生的压力,且需要在机匣内壁设置凹槽或凸起,机匣必须具备一定的厚度以保证结构强度,增加了武器质量;为了保证对称的两个闭锁卡铁同时开合,机匣和闭锁卡铁加工精度要求高,超过合理误差会造成开锁延迟或不能正常开闭锁;通常采用这种闭锁机构的枪械,机匣采用钢制结构,且厚度大,造成枪械沉重,携行不便。

卡铁起落式闭锁机构

安全发射之关键:内能源枪械开闭锁机构漫谈(三)13

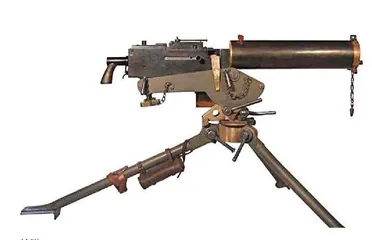

M1917式勃朗宁重机枪
安全发射之关键:内能源枪械开闭锁机构漫谈(三)14

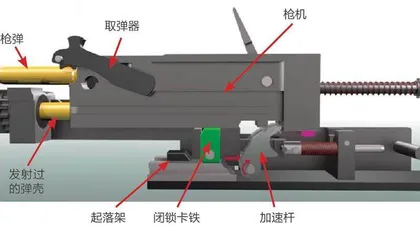

M1917重机枪内部结构三维图( 图中机匣上的两个开锁斜面未显示)

卡铁起落式闭锁机构在上世纪前期的枪械上应用较多。通过金属块(卡铁)上下移动实现开锁和闭锁,金属块进入枪机闭锁槽内形成闭锁,金属块脱离枪机闭锁槽形成开锁,比较典型的应用是M1917 勃朗宁重机枪、苏联AVS-36 步枪、日本96/99 式机枪等。

安全发射之关键:内能源枪械开闭锁机构漫谈(三)15

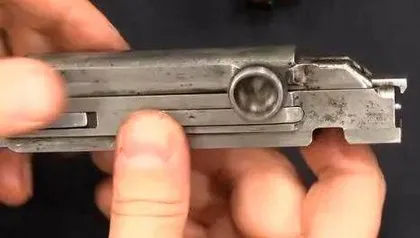

AVS-36 步枪枪机,注意其下方闭锁凹槽
安全发射之关键:内能源枪械开闭锁机构漫谈(三)16

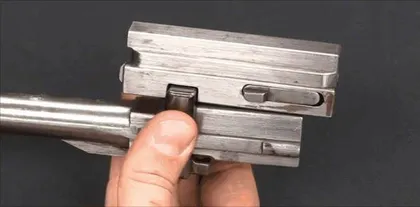

日本99 式机枪采用卡铁起落式闭锁机构。上为机头,下为枪机框,竖向金属块为闭锁卡铁。此时为闭锁状态
安全发射之关键:内能源枪械开闭锁机构漫谈(三)17

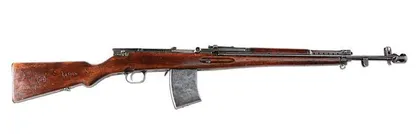

AVS-36步枪
