纯干货！齐亚帕犀牛转轮手枪的机构解析

在枪械发展史上，自动手枪问世以前，转轮手枪是人们心目中的“白月光”。随着自动手枪的出现，转轮手枪逐渐失去市场，最终随火绳枪、燧发枪和火帽枪等古董枪一起被“封存”在玻璃柜中，沦为收藏品，可谓“日益衰微，繁华落■寇明言尽”。到了21世纪初，转轮手枪迎来新的生机，尤其是齐亚帕犀牛转轮手枪的问世，引起了全球爱好者的广泛关注。它之所以成功，要归功于打破传统设计思维边界，超越传统限制，将创新的未来设计与前卫的外观融合在一起，创造出了外观独特、性能卓越的新一代转轮手枪。那么，齐亚帕犀牛转轮手枪做了哪些创新工作？它如何实现每一个功能？各个构件如何相互关系和运作？本文将通过逆向设计的三维数模，对犀牛转轮手枪的设计细节逐一进行解析。

吉索尼的绝唱之作

自转轮手枪诞生以来，各种技术方案被不断地发掘和尝试，要实现实质性的创新并不容易。近百年来，取得最优发明成果的要数意大利枪械设计师埃米利奥·吉索尼（EmilioGhisoni）。他是一位具有前瞻性思维的大师，取得多项枪械发明专利。

检索美国专利网站上吉索尼的专利，先后共有8项授权，主要聚焦在转轮手枪方面，其中US7523578B2号专利即犀牛专利手枪于2009年4月28日获得授权，可惜的是吉索尼于2008年去世，无法看到自己的创新设计在世界广受欢迎的繁荣景象，因此这一专利设计也是吉索尼的绝唱。

犀牛转轮手枪总体结构组成

很多人在初次体验犀牛转轮手枪时，过度沉浸于传统转轮手枪的思维定势，多为其操作方式感到困惑，要想驾驭它，必须用探索的思维进行试验性的操作。

从犀牛转轮手枪的整体形态来看，它有着传统转轮手枪的面孔和特征，都是在转轮座中间设置转轮弹巢，后方设置发射机构，瞄具设置在转轮座顶部，总体结构外形紧凑，轻巧而坚固。但仔细端详体察，就会发现许多细节上的与众不同，让你不得不好奇它的机构原理，不得不承认它与生俱来的非常规设计。

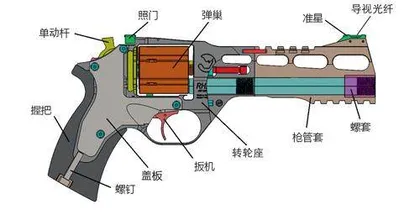

犀牛转轮手枪由转轮座、转轮弹巢、发射机、枪管和握把等零部件组成。其中转轮座作为承载基础，转轮弹巢与支臂结合后安装在转轮座内，利用定位螺钉固定支臂，防止脱出。枪管通过螺纹安装在转轮座前端，插入枪管套后在口部通过螺套和定位销固定。在发射机构槽内有7个机构铰接孔（A、B、C、D、E、F、G），盖板与转轮座的安装孔和铰接孔一一对应，装入后用4个螺钉固定（Ⅰ、Ⅱ、Ⅲ、Ⅳ），盖板结构如图4所示。橡胶握把装入转轮座后用螺钉固定。机械瞄具分别用螺钉固定于转轮座后上方和枪管套前上方，并设有醒目的导视光纤。

转轮座结构特征

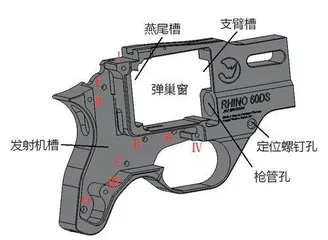

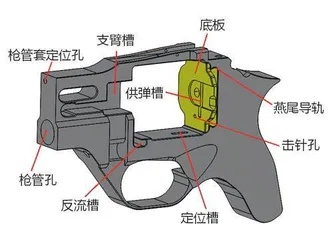

犀牛转轮手枪的转轮座结构与大多数转轮手枪相似，都是整块金属上切削出弹巢窗、扳机护圈、支臂槽和枪管孔等，从右侧向内切削出发射机构安装槽，安装盖板后形成安装发射机空腔。转轮座最大的不同是采用铝合金材质，为了满足较高的强度要求，在弹巢底面设置了硬质金属（钢）材质加固板，通过燕尾导轨安装在弹巢窗后部。弹巢从左侧打开，相应的支臂槽设置在左侧。如图5、图6所示。

枪管低置布局

相比于传统的转轮手枪，犀牛转轮手枪采用枪管低置的布局方案，将枪管放置在弹巢的低位弹膛（6点钟位置），这种设计有效降低了射击火线位置。射击后坐力直接传递至握持手掌的中心，而不是虎口上方。这样的设计旨在减少枪管翻转的力矩和减轻后坐力，使射击变得更稳定，无需特别训练即可掌握要领，射击手感是柔和的“抚慰”，而不是酸痛的“折磨”。

弹巢结构

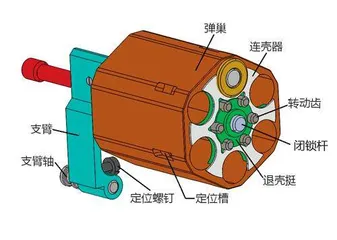

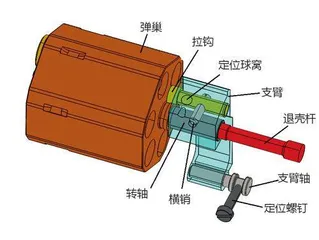

弹巢采用六面体棱柱造型，外部设有定位槽，内部有6个弹膛。中间装有退壳挺、退壳杆、闭锁杆等机构。连壳器用于连接6发枪弹，相邻弹膛之间有6个转动齿穿过退壳挺并凸出弹壳底部。支臂与转轴结合后被横销限位，退壳杆从转轴前方装入并与退壳挺结合。在支臂和弹巢之间设有拉钩，其头部与弹巢前方凸出的环槽圆柱扣合，限制弹巢在轴向上的移动，并控制弹巢与枪管之间的间隙。支臂的顶部设有定位球窝，用于固定和限位弹巢。支臂的转轴沿纵向装入并通过定位螺钉限位。如图8、图9所示。

发射机构

犀牛转轮手枪最别具一格的关键设计是发射机构，打开盖板就能看到纵横交错，立体穿插的结构组合，如图10、图11所示。要弄明白这些构件如何相互作用、如何实现功能，并非简单一眼就能看透，若想用最简练的语言将机构原理讲解清楚则更难。

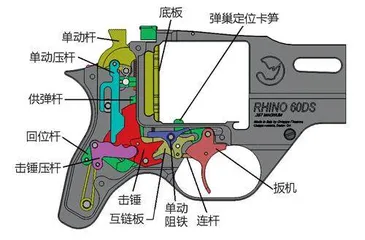

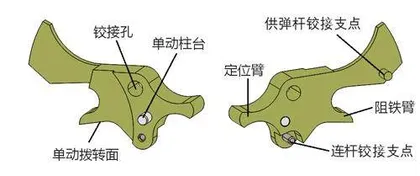

犀牛转轮手枪在扣动扳机时需要实现供弹、转动定位、击发和单动状态指示器等一系列动作，有双动或单动两种模式。根据机械原理，任何机构要实现功能，都需要有输入和输出，扳机作为机构运动的动力起点，是输入构件；供弹、转动定位和击发等都属于输出部分，一个输入对应多个输出，必须要有专门的构件来分配力量，只要找到这个构件，就会简化机构解析的难度。反复扣动几次扳机，会发现构件主要绕着扳机轴、互链板轴、击锤轴、待发杆轴和击锤簧杆轴这5个铰接轴转动，而将扳机力量分配到其他支点的构件就是分配构件。本文将这个构件称为“互链板”，它由多个铰接支点和分力臂组成，如图12所示。

弹巢定位机构原理

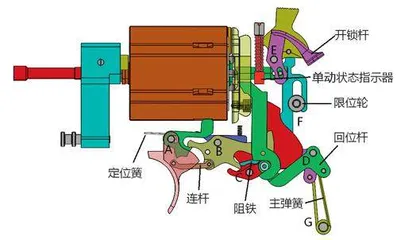

扳机、弹巢定位卡笋和定位扭簧被铰接在一起，弹巢定位卡笋的铰接处设置了1个直槽，有转动和沿直槽移动两个自由度。定位扭簧的一端固定在转轮座上，另一端对弹巢定位卡笋施力。互链板上的定位臂与弹巢定位卡笋之间形成扣动关系，扣动扳机时连杆带动互链板转动，弹巢定位卡笋被定位臂扣动一定角度后分离，弹巢转过60°时弹巢定位卡笋在定位扭簧的作用下回位，卡笋重新卡在弹巢定位槽中，使弹巢固定不动。如图13所示。松开扳机时互链板在回位力的作用下回转，强制弹巢定位卡笋沿弹巢定位槽往复移动，过程中对弹巢始终定位。如图14所示。

供弹机构原理

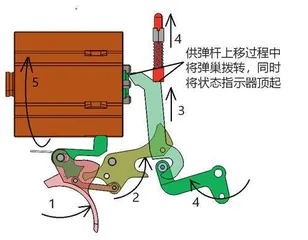

供弹杆铰接在互链板上，下方的锥形槽与回位杆形成联动机构，在扣动扳机时互链板发生转动，使供弹杆向上抬起，供弹杆头部顶在弹巢凸出的转动齿上，供弹杆升高过程中将弹巢拨转。松开扳机时，回位杆在簧力作用下带动供弹杆向下运动，依靠相互的牵连关系将扳机复位，如图15所示。

在供弹杆的上方，有阶梯圆柱状的状态指示器，从上方向下装入转轮座，并有弹簧作用，当供弹杆每次向上运动时会顶起状态指示器；在联动状态下扣动扳机，状态指示器突出后立即复位；在单动状态下，单动状态指示器头部凸出孔口，能从外部看到（红色凸出），当扣动扳机完成发射后松开扳机时，凸出的头部缩入孔内，如图16所示。
