FN公司1988年推出的MK3大威力手枪,这是FN公司生产的最后一种主要型号大威力手枪

2018 年2月,勃朗宁户外(Browning Outdoor)公司宣布彻底停产勃朗宁大威力(Hi-Power)手枪。FN公司(勃朗宁户外公司的母公司)认为目前市场对大威力手枪的需求已经不足以支撑继续保留生产线,标志着持续生产了82年的一代传奇手枪的谢幕。

FN生产的大威力手枪虽然在拓展性、操控性上无法与当今主流手枪相媲美,但仍不断吸引很多年轻一代。因此,就在勃朗宁户外公司宣布停产大威力手枪3年后,美国春田兵工公司向市场推出“美国造”大威力手枪,续写勃朗宁大威力手枪经典。

大威力手枪的诞生

经典再现 焕然一现?春田兵工公司SA-35大威力手枪1 经典再现 焕然一现?春田兵工公司SA-35大威力手枪2
加拿大英格力斯公司生产的大威力手枪,中国在二战末期订购了43760支,但这些手枪大多在日本投降后才运往中国,其中一部分被英国政府扣留在印度没有交付给中国

大威力手枪的诞生起源于1920年代法国军队的制式手枪计划。FN公司的设计师迪厄多内·塞弗(Duiedonne Saive)对勃朗宁M1903手枪加以修改并配套设计了15发弹匣。迪厄多内·塞弗的设计方案经勃朗宁本人把驱动枪管摆动的回转铰链结构改为凸耳式结构,并按照法国军方要求对新手枪进一步减重、改用外露击锤。新方案于1923年递交法国军方。新手枪命名为M1923,1925年3月法国军方开始测试。1926年FN继续按照军方要求对新手枪进行减重、去掉弧形座表尺照门,增加13发弹匣。法国军方对新式手枪的试验持续多年,期间对手枪要求也多有变化。迪厄多内·塞弗在这期间也不断对新手枪加以完善,先后改进有M1927和M1928。1928~1929年,FN公司开始以“Grand Rendement”的名称向各国军方销售新手枪。但1929年开始的大萧条使得“GrandRendement”无人问津。从1930年到1933年,迪厄多内·塞弗仍然在持续改进设计。1933年比利时军方成为第一个买家,订购了1000支手枪用于测试。1934年按照比利时军方要求改进了弹匣、击锤、抽壳方式,新手枪更名为“Grand Puissance”。1935年,法国军方持续超过10年的新式手枪计划以SACM公司的M1935手枪胜出告终。不过同年,大威力手枪获得了比利时军方合同。大威力手枪以其大容弹量弹匣、枪管起落式闭锁机构等特点成为之后设计的手枪的绝对经典,在此后的半个多世纪中,大威力手枪及其改进型被超过50多个国家军队和警察采用,MK3(FN公司于1988年推出的最后一种主要型号的大威力手枪)至今仍是加拿大、澳大利亚等国的制式手枪。

中国也曾是大威力手枪的使用国之一。1938年3月,国民政府军事委员会指令驻德商务专员谭伯羽向FN公司订购了5000支大威力手枪,这些手枪和250万发枪弹从3月末起,分三批交付,最后一批于1938年9月末运至香港。二战爆发后,包括迪厄多内·塞弗在内的FN公司主要管理和设计人员移居英国,英国军方对大威力手枪很感兴趣。加拿大加入二战后通过互助法案(Mutual Aid)向中国输送了大量军火,中国希望加拿大英格力斯公司能为中国生产20万支大威力手枪。经过长时间测试和谈判后,英格力斯公司与FN在英国的管理层于1943年11月达成协议,获得了在加拿大生产大威力手枪的许可。中国向英格力斯订购了43760支加拿大造大威力手枪。值得一提的是,FN原本不生产木盒枪套,因为中国习惯使用毛瑟C96手枪所用的木盒枪套,所以FN为中国订单手枪配套提供木盒枪套,后来又被英格力斯采纳。不过,订购的这些手枪大多在日本投降后才运往中国,其中一部分被英国政府扣留在印度没有交付给中国。

勃朗宁闭锁机构的演进

SA-35手枪和FN大威力手枪一样,采用经典的勃朗宁枪管短后坐自动方式,枪管起落式闭锁机构。枪管起落式闭锁又被称为枪管摆动式或枪管偏移式闭锁,枪管尾端在凸耳的作用下上下摆动实现开闭锁。这种凸耳式起落结构是勃朗宁对柯尔特M1911手枪回转铰链结构的进一步简化与完善。勃朗宁改进后的凸耳式枪管起落式闭锁机构于1927年取得专利,该结构已经成为目前最主流的手枪闭锁方式。

勃朗宁在柯尔特M1900手枪上采用了铰链平移闭锁机构。其原理是,在枪管的前后两端下方各有一个与套筒座连接的铰链结构。当枪械处于待击发状态时,前后铰链竖起支撑枪管,铰链垂直于套筒座,枪管与套筒座平行。此时,枪管上的闭锁突笋位于套筒内的闭锁凹槽中,呈闭锁状态。当枪械击发,套筒和枪管在后坐力的作用下共同向后运动,到达临界位置后,铰链开始向后摆动,枪管平移下降,闭锁突笋从套筒闭锁凹槽内脱离,枪管停止运动。套筒则继续向后运动并完成抽壳、抛壳动作。

经典再现 焕然一现?春田兵工公司SA-35大威力手枪3

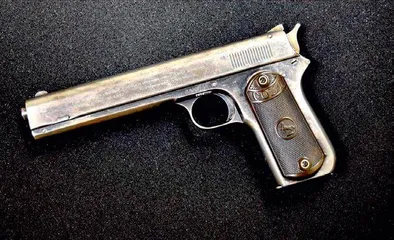

柯尔特M1900手枪,采用铰链平移闭锁机构

经典再现 焕然一现?春田兵工公司SA-35大威力手枪4

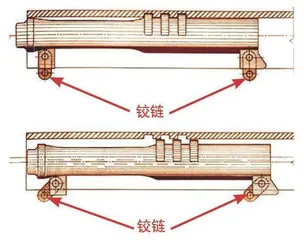

柯尔特M1900手枪闭锁结构,在枪管的前后两端下方各有一个与套筒座连接的铰链结构。当枪械处于待击发状态时,前后铰链竖起支撑枪管,铰链垂直于套筒座,枪管与套筒座平行(上)。当枪械击发,套筒和枪管在后坐力的作用下共同向后运动,到达临界位置后,铰链开始向后摆动,枪管平移下降,闭锁突笋从套筒闭锁凹槽内脱离(下)
经典再现 焕然一现?春田兵工公司SA-35大威力手枪5
柯尔特M 1911手枪回转铰链结构。M1911手枪只在枪管弹膛下方设有回转铰链。枪械击发后,套筒和枪管一起后坐,铰链的下端固定在套筒座上,因此其上端向后转动,越过临界点(起延迟开锁作用)后逐渐拉动枪管尾端下摆从而使得闭锁突笋与套筒闭锁凹槽分离,实现开锁

经过勃朗宁不断完善,铰链平移闭锁结构在柯尔特M1911手枪上简化为回转铰链闭锁结构。M1911手枪只在枪管弹膛下方设有回转铰链。枪械击发后,套筒和枪管一起后坐,铰链的下端固定在套筒座上,因此其上端向后转动,越过临界点(起延迟开锁作用)后逐渐拉动枪管尾端下摆从而使得闭锁突笋与套筒闭锁凹槽分离,实现开锁。当套筒复进推弹入膛时,推动枪管复进到位,因为枪管后下端与套筒座为铰链连接,所以枪管向前运动时,使铰链向前回转,顶起枪管尾端,使枪管后上方的两条闭锁突笋正好进入套筒内壁的闭锁凹槽中。

勃朗宁在FN公司交给他的法军手枪设计方案上将M1911的回转铰链简化为凸耳式结构。枪管的弹膛下方设有凸耳,套筒座上通过过盈配合安装有一个与枪管凸耳配合的开闭锁块。枪管弹膛前方处设有两道半环状闭锁突笋,卡进套筒内部抛壳窗前方的两道闭锁凹槽内形成闭锁状态。当枪械击发,套筒与枪管一起向后运动约4.7mm自由行程后,枪管凸耳与套筒座开闭锁块上的开锁斜面相互作用使枪管尾部逐渐下降,直至枪管上的闭锁突笋与套筒内的闭锁凹槽脱离,从而开锁。然后套筒继续后坐完成抽、抛壳。当套筒后坐到位后,在复进簧的作用下向前运动,套筒推弹上膛,继而推动枪管向前运动、枪管尾部逐渐抬起,并使枪管上的闭锁突笋逐渐进入套筒上的闭锁凹槽内,完成闭锁过程。

关于凸耳结构的设计,1938年以前FN公司生产的大威力手枪采用弧形凹槽凸耳,1938年开始FN公司改进为带直形凹槽的凸耳结构。弧形凹槽凸耳容易发生破裂,带直形凹槽凸耳一直沿用至今,后来采用勃朗宁枪管起落式闭锁机构的手枪也都采用了这种带直形凹槽的凸耳。FN公司早前为中国生产的大威力手枪采用弧形凹槽凸耳,英格力斯公司使用FN提供的一支中国合同枪测试了4000多发之后发生破裂,之后,英格力斯公司为中国提供的合同枪采用带直形凹槽凸耳结构。

SA-35手枪结构详解

经典再现 焕然一现?春田兵工公司SA-35大威力手枪6

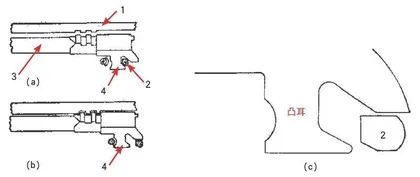

1-套筒,2-开闭锁块,3-枪管,4-凸耳枪管的弹膛下方设有凸耳,套筒座上通过过盈配合安装有一个与枪管凸耳配合的开闭锁块。枪管凸耳与开闭锁块上的开锁斜面相互作用使枪管尾部逐渐下降,直至枪管上的闭锁突笋与套筒内的闭锁凹槽脱离,从而开锁
经典再现 焕然一现?春田兵工公司SA-35大威力手枪7

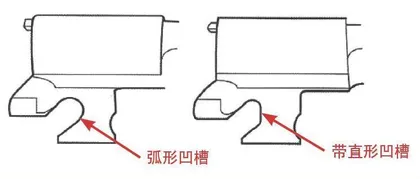

1938年以前的弧形凹槽凸耳(左);1938年开始FN公司改为带直形凹槽的凸耳(右)。弧形凹槽凸耳容易发生破裂,带直形凹槽凸耳一直沿用至今,后来采用勃朗宁枪管起落式闭锁机构的手枪也都采用带直形凹槽凸耳
经典再现 焕然一现?春田兵工公司SA-35大威力手枪8
SA-35手枪不完全分解
经典再现 焕然一现?春田兵工公司SA-35大威力手枪9

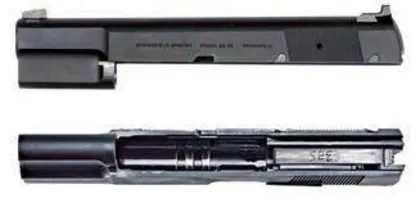

套筒左视图(上)与内部视图(下)
经典再现 焕然一现?春田兵工公司SA-35大威力手枪10

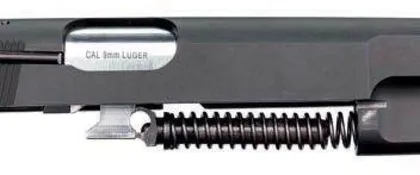

从抛壳窗可以看到枪管弹膛部位刻有“CAL9mm LUGER”字样;复进簧及导杆安装在套筒前端与枪管凸耳之间
经典再现 焕然一现?春田兵工公司SA-35大威力手枪11

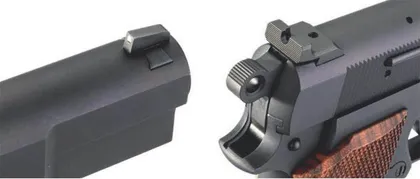

准星和照门通过燕尾槽安装在套筒顶部
经典再现 焕然一现?春田兵工公司SA-35大威力手枪12

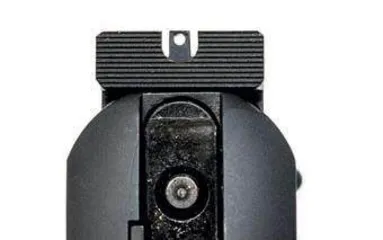

SA-35手枪瞄准景况。准星上带有白色发光点,U形缺口照门上制有横条纹防反光
