进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪

作者: 宏仔

进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪0

相比旋转后拉枪机式步枪,直拉式枪机动作速度更快,但结构比较复杂,同时价格较贵,所以仅在19世纪与20世纪之交短暂地流行过,之后很快被旋转后拉枪机式步枪所取代。直拉枪机式步枪虽然退出了军用领域,但得益于欧洲各国的狩猎习俗,仍在民用市场占有一定份额。

BRX1步枪的推出使伯莱塔公司也加入欧洲民用猎枪市场之中,该枪零售价1549欧元,相对欧洲市场上动辄数千欧元的直拉枪机式步枪,BRX1步枪的价格较为亲民。

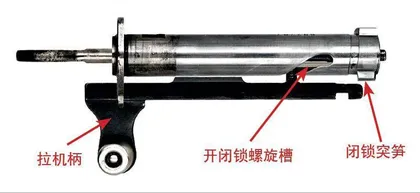

以瑞士K31步枪为代表的老式直拉枪机式步枪采用双闭锁突笋,机头需回转90°开锁。K31步枪的闭锁突笋位于中空的枪机套头部,枪机套上设有开闭锁螺旋槽,拉机柄插入螺旋槽内。拉机柄的前后运动迫使枪机套转动实现枪机开闭锁。老式直拉式枪机需要设计很长的螺旋槽,枪机开闭锁行程比较长

BRX1步枪枪机开闭锁原理

进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪1 进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪2
以瑞士K31步枪为代表的老式直拉枪机式步枪采用双闭锁突笋,机头需回转90°开锁。K31步枪的闭锁突笋位于中空的枪机套头部,枪机套上设有开闭锁螺旋槽,拉机柄插入螺旋槽内。拉机柄的前后运动迫使枪机套转动实现枪机开闭锁。老式直拉式枪机需要设计很长的螺旋槽,枪机开闭锁行程比较长

BRX1的直拉式枪机采用多突笋、枪机回转闭锁机构。枪机回转闭锁是直拉枪机式步枪广泛采用的闭锁方式之一,早期直拉式枪机,例如瑞士K31步枪、奥地利曼利夏M1895步枪、加拿大罗斯步枪均采用枪机回转闭锁机构,区别在于驱动面与导柱的布局方式不同。比如瑞士K31步枪的闭锁突笋位于中空的枪机套上,枪机套上设有开闭锁螺旋槽,拉机柄插入螺旋槽内。向后拉动拉机柄,拉机柄迫使枪机套转动实现枪机开锁。上述提到的这些老式直拉式枪机均采用双闭锁突笋,机头需回转90°才可以开锁,这就导致枪机上需要设计很长的螺旋槽,由此枪机开闭锁行程比较长。BRX1的多突笋枪机使得枪机仅需转动10°即可开锁,大大缩短了枪机开锁行程,降低射手拉动拉机柄开锁所需的力度,保证BRX1的枪机开锁动作顺滑、迅速,有利于提高射速,熟练的射手只需5秒即可打出5发枪弹。

BRX1步枪的枪机开闭锁动作原理与伯莱塔公司的ARX160突击步枪相似,实际上,BRX1步枪的枪机直接改进自ARX160突击步枪的枪机,不同的是BRX1需要人力推拉拉机柄,使枪机框带动枪机开闭锁而非火药燃气推动实现开闭锁。枪械击发后,向后拉动拉机柄带动枪机框后退一段自由行程后,枪机框开锁螺旋面与导柱作用,迫使枪机向左回转而实现开锁,开锁后枪机随枪机框一起后退。枪机后退时,抽壳钩将弹壳抽出,当抽至脱离弹膛的瞬间,弹壳便在弹性抛壳挺和抽壳钩的作用下抛出。在枪机后退过程中,枪机框后端面推动击锤向后转动,压缩击锤簧为下一次击发储备能量,直至击锤头被阻铁扣合。当枪机后退至脱离弹匣口部后,弹匣内的枪弹在托弹簧的作用下向上运动,使最上面的一发枪弹进入抱弹口位置。枪机后退到位后,向前推动拉机柄,枪机复进至弹匣口部时,将位于抱弹口的枪弹推入弹膛。枪机复进到位时,枪机头部的抽壳钩钩部越过弹壳底缘将弹壳钩住,抛壳挺受弹底的作用向后压缩抛壳挺簧,为下一次抛壳储备能量。枪机复进到位后,枪机框继续复进,枪机框上的闭锁螺旋面迫使枪机向右回转而实现闭锁。

BRX1步枪主要机构

机匣

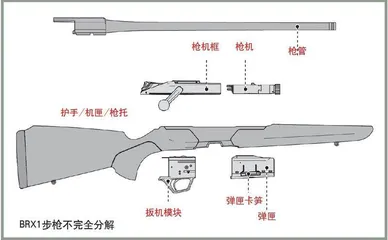

BRX1步枪的设计高度模块化。

枪管和节套以螺栓和机匣连接,护手、枪托以卡笋和机匣连接。

进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪3
BRX1步枪采用钢制机匣,由一整块胚材铣削加工而成,图中正在对一个加工完成的机匣进行测量

BRX1步枪采用钢制机匣,由一整块胚材铣削加工而成,机匣外部没有弹匣卡笋或保险等操作机件,这两个操作机件分别集成在弹匣、枪机框上。有别于传统的直拉式枪机步枪的近似圆筒形的机匣,BRX1的机匣与布雷泽R8直拉枪机式步枪的相似。

机匣最上方两侧加工有引导枪机框运动的滑轨。机匣前部设有2个螺栓安装孔用于安装枪管,螺栓安装孔之间设置有可拆卸的钢制枪管后坐阻笋。机匣中部为容纳弹匣的弹匣槽,机匣两侧壁设有弹匣卡笋让位槽,按压弹匣卡笋即可退出弹匣,露出机匣的橙红色弹匣卡笋也起到提示作用。机匣内弹匣槽的后方是用于容纳扳机模块的安装槽,机匣尾部设有扳机模块固定卡笋。在机匣右侧内壁、扳机模块安装槽旁设有一个头部为弧形的枪机框止动杆,作用是限制枪机框受后坐力意外后坐开锁。当枪机处于闭锁位置时,此时枪机框压下止动杆,止动杆通过联杆带动止动卡笋锁住枪机框。

进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪4

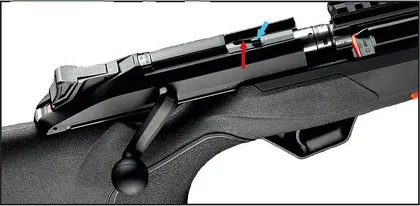

BRX1步枪的枪机改进自ARX160突击步枪的枪机,开闭锁动作原理也与之相似,通过枪机框开锁螺旋面(红色箭头所指)与枪机导柱(蓝色箭头所指)的作用,迫使枪机向左回转而实现开锁

进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪5

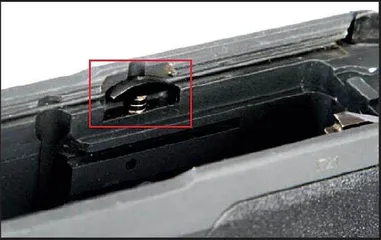

枪机框止动杆(红框处)位于机匣右侧内壁、扳机模块安装槽旁,作用是限制枪机框受后坐力意外后坐开锁。当枪机处于闭锁位置时,此时枪机框压下止动杆,止动杆通过联杆带动止动卡笋锁住枪机框
进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪6

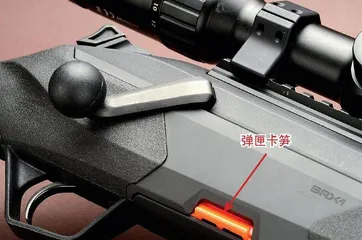

机匣两侧中间位置的底部设有弹匣卡笋让位槽,按住弹匣卡笋即可退出弹匣,露出机匣的橙红色弹匣卡笋也起到提示作用
进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪7

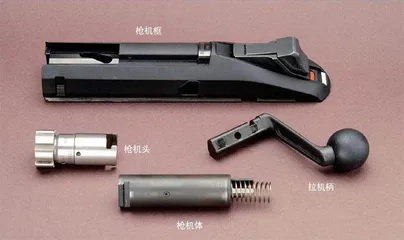

枪机组件可分解为枪机框、枪机头、枪机体、拉机柄。枪机框前部设有凹槽,与节套延伸部契合,凹槽内部设有开闭锁螺旋面
进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪8
枪机体上设有可以上下活动的枪机导柱(蓝色箭头所指),按下枪机导柱可将枪机从枪机框中分离

闭锁机构

BRX1步枪采用枪机回转式刚性闭锁机构。闭锁机构主要由枪机框、枪机、枪管、节套等构成。

枪机框左前部设有枪机组件释放钮,向上推动该释放钮可解除枪机组件与机匣的锁定,从而取下枪机组件。枪机框前部设有凹槽,与节套延伸部契合。凹槽内部设有开闭锁螺旋面。枪机框底部两侧加工有滑轨。枪机框的尾部整合有三档位保险。拉机柄横向穿入枪机框,由拉机柄固定销限位。

BRX1采用分体式枪机,枪机分为枪机头与枪机体。枪机体上设有可以上下活动的枪机导柱,按下枪机导柱可将枪机从枪机框中分离。BRX1的枪机头分为普通型和马格努姆型。普通型适配.30-06 Springfield和.308 Win两种枪弹,机头上设有8个等间距闭锁突笋。马格努姆型适用.300 Win Mag枪弹,枪机头上设有双排闭锁突笋,以提高闭锁强度,机头上对称布置2排、每排8个,共16个闭锁突笋。弹性抛壳挺和抽壳钩对称布置在枪机头弹底窝。

BRX1可通过更换枪机头和枪管实现不同口径转换。BRX1步枪目前提供.300 Win Mag、.30-06 Springfield、.308 Win三种口径型,预计2022年1季度会推出6.5mmCreedmoor口径型。BRX1步枪的枪机闭锁突笋之间以及枪管、弹匣上都刻印有配用枪弹口径的铭文以提示射手。

进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪9

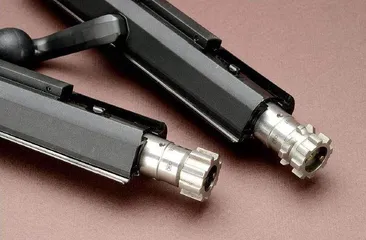

BRX1的枪机头分为普通型(左)和马格努姆型(右)。普通型适配.30-06Springfield和.308Win两种枪弹,机头上布置有8个等间距闭锁突笋。马格努姆型适用.300WinMag枪弹,机头上对称布置2排共16个闭锁突笋
进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪10
BRX1的普通型枪机头,弹性抛壳挺和抽壳钩对称布置在枪机头弹底窝
进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪11

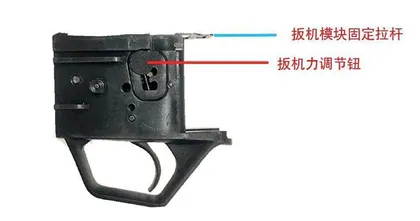

击发发射机件封装在单独的带有扳机护圈的扳机模块内。扳机模块的左侧设有扳机力调节钮,从上到下扳机力分别设定为9.3N、12.7N、14.7N
进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪12
扳机模块透视图。橙色部件为扳机(此时为待击状态),蓝色部件为击锤,红色箭头所指为保险杆,黄色箭头所指为扳机力调节钮,绿色箭头所指为扳机簧,扳机力调节钮向下压缩扳机簧越多,扣动扳机所需要的力也就越大
进军猎枪领域伯莱塔BerettaBRX1直拉枪机式步枪13

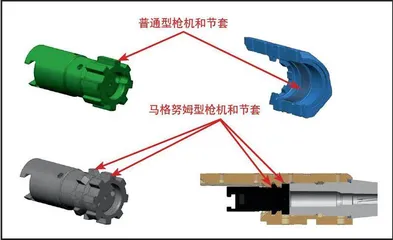

普通型节套内加工有8个闭锁支撑面,马格努姆型节套内配合双排闭锁突笋加工有双排共16个闭锁支撑面

击发发射机构

BRX1步枪采用击锤回转击发方式,击发发射机构主要由击针、击针簧、击锤、击锤簧、阻铁、保险、扳机等组成。击锤、击锤簧、阻铁、保险杆、扳机等击发发射机件封装在单独的带有扳机护圈的扳机模块内。扳机模块的左侧设有扳机力调节钮。BRX1步枪采用一道火扳机,提供有3档扳机力,从上到下分别设定为9.3N、12.7N、14.7N。BRX1的扳机调节非常方便,只需将扳机力调节钮滑动到相应位置即可,无需任何工具辅助。扳机模块的后部设有固定拉杆,需要拆下扳机模块时,需按下保险杆,然后用螺丝刀向上提起固定拉杆,解除扳机模块与机匣之间的固定,向前滑动扳机模块至弹匣槽,即可从机匣下方弹匣槽取出。
