常见枪械自动原理漫谈(二)
作者: 杨文靖等管退式是依靠身管向后运动使枪机和枪膛分离的自动原理。它可分为枪管短后坐和枪管长后坐两大类。从1884年马克沁机枪诞生至今,管退式原理一直活跃在枪械领域中,大名鼎鼎的勃朗宁重机枪、毛瑟C96手枪(驳壳枪)、绍沙机枪、巴雷特M82反器材步枪都采用了管退式原理,在中国的89式重机枪和10式狙击步枪、QLU-131型35mm狙击榴弹发射器身上,也能看到管退式的身影。
枪管短后坐原理
枪管短后坐原理至今仍被广泛应用。德国的毛瑟C96半自动手枪、我军装备的92式9mm手枪、美军的M1941约翰逊半自动步枪、巴雷特狙击步枪等都是采用枪管短后坐原理的代表。

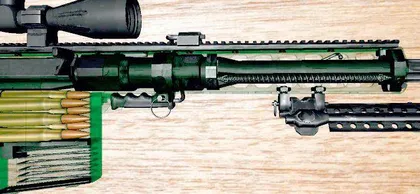

枪管短后坐原理可分为两种。一种是枪管后坐后自行复位的,如巴雷特M82狙击步枪,在枪膛下方有两根复位簧(拉伸簧),枪管后坐后,不等枪机复进,复位簧就把枪管拉回原位;再如我军装备的QLU-131型35mm狙击榴弹发射器,其身管尾段有6根复位簧(压缩簧),身管后坐到位后,复位簧就把身管推回原位。

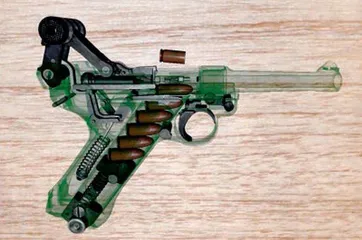

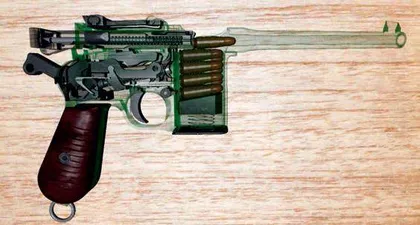

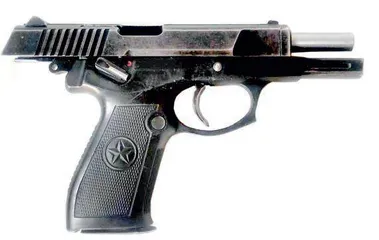

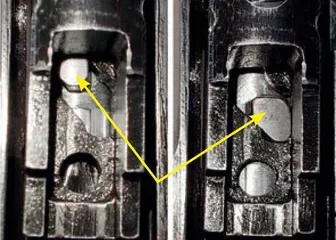

另一种是枪管后坐后等待枪机复进把枪管推到原位,这种方式在手枪上应用较多,如德国毛瑟C96手枪、瓦尔特P38手枪、卢格P08手枪和我国的92式9mm手枪等。92式9mm手枪击发后,枪管带动套筒向后移动一小段距离,随后在定型突笋和连接座引导槽的共同作用下枪管旋转后移,使闭锁突笋脱离套筒内壁上的闭锁卡槽,此时定型突笋已至引导槽后端,使枪管无法继续后移,套筒因惯性继续后坐,完成抽抛壳、压倒击锤等动作。

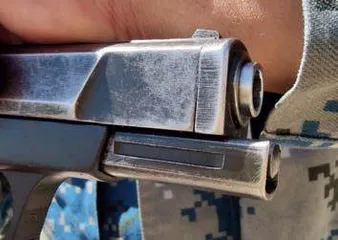

一些手枪采用枪管偏移闭锁结构,枪机送弹上膛时枪管后仰倾斜,有利于将枪弹送入弹膛内,如美国的M1911手枪、苏联的托卡列夫手枪等。托卡列夫手枪击发后,套筒、枪管一同后退约2mm的自由行程后,枪管随铰链后转而尾端向下倾斜,枪管上的闭锁突笋脱离套筒内壁的闭锁支撑面,铰链座与套筒座的枪管支撑座相接后使枪管停止向下倾斜和后移,套筒因惯性继续后坐,完成抽抛壳、压倒击锤等动作。
人们对发射和后坐的认识,是从割裂走向统一的。从最初把枪机与枪管分开分析,设计出自由枪机式自动原理,到把枪管和枪机作为整体,按照先整体再局部的思路分析,设计出管退式自动原理,再到为了克服自由枪机式和管退式对射击精度造成的不利影响,设计出导气式自动原理,这个探索过程是人类思维的进步和认识层次的提升。
枪管长后坐原理




枪管长后坐是指枪管和枪机同时向后运动完成整个后坐行程,而后枪机开锁与枪管分离,枪管先复进,在此过程中完成抽壳、抛壳,随后枪机再复进,完成送弹上膛和闭锁动作的自动原理。枪管后坐行程大于或等于枪弹长度是其典型特征,也是其与枪管短后坐的区别。枪管长后坐的优点是枪管能充分吸收后坐力,在射击过程中,枪管、枪机和弹壳同时向后运动(相对),射击气密性较好。但它也有缺陷,一是枪管运动幅度大,对精度影响严重;二是完成自动循环耗时长,射速慢。此外,当它与一些复杂的开闭锁结构结合时,可靠性会受到影响。

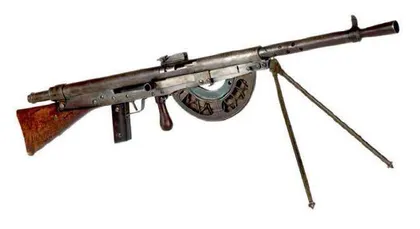

采用枪管长后坐原理的有绍沙M1915机枪,该枪在两次世界大战均有出现,但其故障率较高,口碑并不好。该枪故障率高既有设计的缺陷,也有生产加工的原因。比如供弹问题,其发射弹壳锥度很大的老式凸缘枪弹,为了装下这种弹药,弹匣被设计得很弯,加之弹匣采用镂空设计,易被泥沙堵塞,常出现供弹不畅;加之该枪的零部件由多家没有经验的厂商生产,出厂时零部件装配精度差,加剧了故障。此外枪管长后坐自动原理造成该枪射速低,精度差。该枪准星固定在枪管外的套筒上,发射时准星不随枪管后移。但枪管长距离后坐不可避免地造成枪管有较大幅度的摆动,使射弹散布增大,这种设计思路造成了“瞄得准,打不准”的怪象。但绍沙轻机枪并非一无是处,其质量较轻便于携行,打破了机枪配置在固定阵地的局面,有效提高了火力打击的灵活性。实际上,绍沙机枪的定位并非机枪,而是自动步枪,或称为便携式班组支援武器,类似于M1918勃朗宁自动步枪。

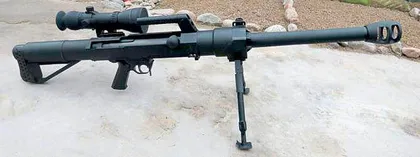

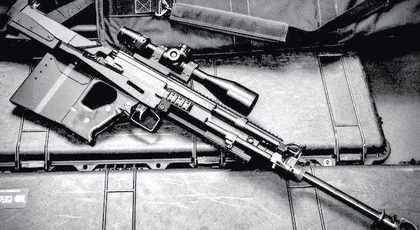

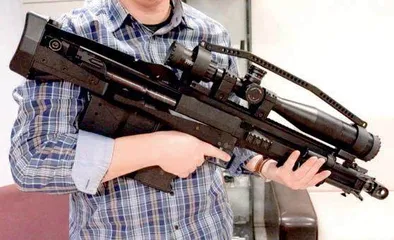

枪管长后坐原理也有成功的应用。匈牙利杰帕德(Gepard)公司研发的GM6山猫反器材半自动狙击步枪就是其中之一。由于其采用了枪管长后坐自动原理,枪管枪机向后运动时吸收大量后坐力,射手可感后坐小,射击体验感较好。得益于杰帕德公司精湛的生产加工工艺,GM6射击时枪管摆动极小,为较高的精度提供了保证。此外,该枪便于携行,枪管尾部可缩入机匣内,此时全枪长仅为928mm,比一些突击步枪都短。

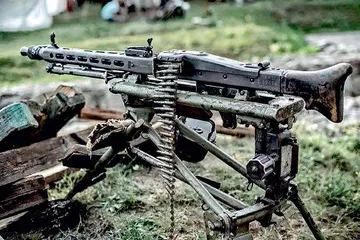

枪管后坐式自动原理有不可比拟的优势,其零部件较少,能够简化枪械结构,使武器便于分解维护。同时,向后运动的枪管相当于一根沉重的活塞,能够有效降低后坐力。但其缺陷也是明显的,射击过程中枪管处于前后运动状态,易产生摆动,对射击精度有不利影响。相比于枪管长后坐原理,采用枪管短后坐原理的枪械因为枪管后坐距离短,共同后坐的零部件总质量较小,所以射速相对更高。有些机枪如德国的MG42在枪口安装枪口增压装置(枪管助退器)使火药燃气更加集中高效地推动枪管后坐,提高枪管运动速度和动作可靠性,以此提高射速,在战场上发挥了很好的压制效果。
枪机后坐式原理的广泛应用

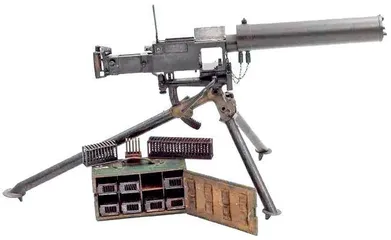

1908年,意大利军官贝特尔·艾比尔·列维里(Bethel Abiel Revelli)设计了一挺采用半自由枪机及枪管短后坐原理相结合的机枪,经过不断改进完善,在军方的几次试验中表现良好。随着一战的爆发及国外机枪供应的断绝,军方决定采用这支机枪,并命名为菲亚特·列维里M1914机枪(FIAT Revelli Model 1914)。
1915年5月,意大利加入协约国并向奥匈帝国宣战。在阿尔卑斯山的卡尔尼克和朱利安地区进攻作战中,由于缺少火力猛且轻便易携的自动武器,意军损失惨重。受此影响,列维里以S.I.A.机枪结构为参照,设计了维勒·帕洛沙M1915双管冲锋枪,简称“V.P.冲锋枪”。该枪采用延迟后坐式枪机,即半自由枪机原理。当时还没有冲锋枪这个概念,这支枪的定位是轻型机枪,在意大利又被称为“自动机枪”。M1915冲锋枪是第一支发射手枪弹的全自动枪械,因此被认为是世界上第一支冲锋枪。
