三维深剖捷克CZ ZKM步枪

作者: 刺刀

人们都知道以精准闻名的AR,也知道以可靠著称的AK,但很少知道既精准又可靠的CZ ZKM底缘发火步枪。检索这支枪械相关的资料,发现它从来没有被某个国家列为制式,也从来没有因市场竞争而惨遭淘汰。在诞生至今的70多年里,系列产品远销80多个国家,在优胜劣汰的竞争法则下,另辟蹊径地走了运动竞技及青少年射击的生存路线,无数枪械爱好者人生中的第一次射击经历“献给”了它。看其外观,国内的爱好者们都很眼熟,能说出它的名字——健卫8小口径运动步枪。错了!这不是健卫8,而是健卫8它爹。相反的是,欧美爱好者却把健卫8/9/15称为CZ 452ZKM。虽然两者看似大同小异,但实际上细节差异显著。我国有健卫、快鹿、峨眉和雄鹰等多个驰名的民用枪械品牌,每个品牌下又有多种不同型号的产品,他们几乎全是国外知名枪械的仿制品,健卫8就是仿制CZZKM步枪而成,两者外观造型的相似是国内外爱好者混淆它们的原因所在。下面笔者结合CZ 452-2E ZKM步枪的三维数模,对它的结构特征和细节设计进行深度剖析,让爱好者对这支世界著名的枪械有一个全面的认识。

三维深剖捷克CZ ZKM步枪0
CZ 452-2EZKM步枪三维图

三维深剖捷克CZ ZKM步枪1

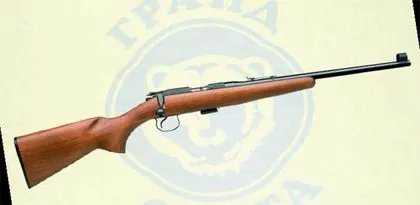

ZKM 451步枪。其中数字“45”表示起始生产的年份为1945年,“1”表示其是第1个版本
三维深剖捷克CZ ZKM步枪2
ZKM 452步枪诞生于1946年后,相比第1版,可调节瞄具是较大变化

CZ ZKM系列步枪的发展历史

1945年,捷克斯洛伐克的枪械设计师Josef Koucky向武器制造商Zbrojovka Brno推介并议定联合开发他设计的0.22英寸口径底缘发火枪弹步枪。这次合作非常成功,向世界推出了一款质地精良的步枪,并以彼此的名字、定型年份和版本号命名为“ZKM 451”,字母Z、K、M分别是Zbrojovka Brno、Koucky、Malorazka(中文意为步枪)三个单词的首写,数字“45”表示起始生产的年份为1945年,“1”表示其是第1个版本。在1964年之后,ZbrojovkaBrno推出了第二版,数字“451”更新为“452”,该版本是在首版的基础上进行了系列优化,变化较大的是可调节的瞄具,能在200m射程内调节高低或方向。大约在1982年,又一次对瞄具和枪托进行了优化设计,这个版本也就是倍受美国市场追捧的ZKM 452 Model 2E。1995~2003年间,为适应市场的变化,为产品再次注入活力,再次进行优化,改进之处主要体现在扳机系统,型号代号为CZ 452-2E ZKM。直到2004年,又推出了两个版本,一个是CZ 453,带有重型枪管和新的发射机构;另一个版本是CZ 513 Farmer,它是以CZ 452-2E ZKM为基础的优化版本。至今,已开发出更多版本,而且各种新旧版本在同步销售,成为名副其实的青少年步枪。

三维深剖捷克CZ ZKM步枪3
CZ 453步枪,带有重型枪管和新的发射机构
三维深剖捷克CZ ZKM步枪4

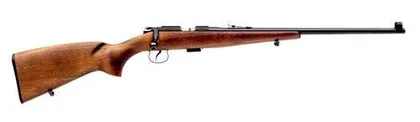

CZ 513 Farmer步枪

总体结构,势合形离

CZ ZKM系列底缘发火步枪属于栓动步枪,工作过程中的开锁、抽壳、抛壳、推弹进膛及闭锁等动作全部依靠手动操纵拉机柄完成。全枪由枪管组件、扳机部件、枪机组件、弹匣组件、枪托组件等组成,在形体与结构方面势合形离。其中枪管组件是全枪的承载基础,与枪托组件之间通过两个螺钉结合,采用弹匣供弹,弹匣卡笋设置在弹匣座的前方,显得比较隐蔽。机械瞄具由可调的缺口式照门与可调的矩形截面准星组成,在机匣顶部设有燕尾导轨,可以装夹光学瞄具。

闭锁机构,不落俗套

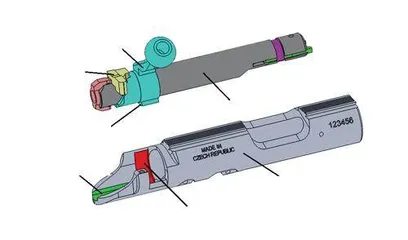

CZ ZKM步枪与一般栓动步枪差异较大的是采用了间接的拉机柄旋转式刚性闭锁原理,它将闭锁槽设在机匣尾端,闭锁突笋设在拉机柄对侧,通过拉机柄间接地完成闭锁。拉机柄从尾端套装入枪机后受到手动保险的限位,在轴向不能从后端退出,在周向只能在限位角度(90°)范围内转动。当推动拉机柄向前运动到被限位时顺时针(向下)转动,闭锁突笋和拉机柄根部进入闭锁槽内,形成闭锁。当枪机组件在闭锁状态时逆时针回转拉机柄到被限位处完成开锁,过程中枪机始终都是不动的,这对凸缘式弹药的供弹和退壳非常有利。

三维深剖捷克CZ ZKM步枪5

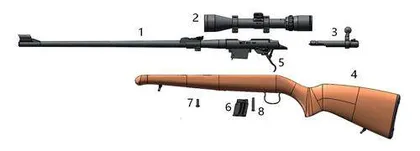

1、枪管组件 2、光学瞄具 3、枪机组件 4、枪托组件5、扳机部件 6、弹匣组件 7、前螺钉 8、后螺钉

三维深剖捷克CZ ZKM步枪6

一般栓动步枪的枪机与拉机柄在几何关系上是垂直的,加工这类零件在材料利用、制造工艺和成本控制方面难度不小。CZ ZKM步枪将枪机与拉机柄采用分离式设计,有利于机构设计的同时还简化了制造工艺。这种别具一格的枪机方案显得非常简单,与二战时期主流栓动步枪完全不同,有自己特有的结构特征。

抽抛壳机构,自成一格

抽抛壳机构由枪机、抱弹齿、抽壳钩、抽壳钩簧和抛壳挺等零件组成。如抽抛壳机构细节图所示,枪械发射0.22英寸口径的底缘发火弹,枪机的弹底窝直径尺寸远比底缘发火弹的凸缘要大,弹底窝下方有开口,击针孔设置在弹底窝中心的正上方。在弹底窝的两侧设置抱弹齿和抽壳钩,二者利用尾端插入枪机限位孔并卡在枪机上的抽壳钩簧限位,在簧力作用下两者形成钳夹原理约束弹壳。抽壳钩簧为硅锰合金钢带折弯成开口圈状,卡在枪机上的安装槽内。枪机在推弹入膛时,弹底凸缘挤进弹底窝,弹性抽壳钩随即钩住弹底凸缘,这为可靠抽壳创造了有利的工作条件。在抱弹齿的下方有抛壳挺槽,抛壳挺设置在枪机导引板上,枪机后移的过程中从抛壳挺槽突出的抛壳挺将抽出的弹壳顶出。

抽抛壳机构的独特在于抱弹齿与抽壳钩的钳夹原理和抽壳钩簧的作用机理,这种结构在枪械上属于非常独特的机构。

击发机构,两次加载

承担击发功能的主要构件是击针。击针头部为扁平状,其与后部击针杆的轴线平行错开,击针杆为中空,内部装有击针簧和击针簧杆。枪机内部有与击针形状相对应的击针孔,尾端有沿径向贯穿的引导槽。沿击针孔依次装入击针、击针簧和击针簧杆,击针上的保险凸笋和挤压凸笋卡在枪机尾端的引导槽内,依靠孔内过渡处的台阶控制击针的突出量。

三维深剖捷克CZ ZKM步枪7
三维深剖捷克CZ ZKM步枪8

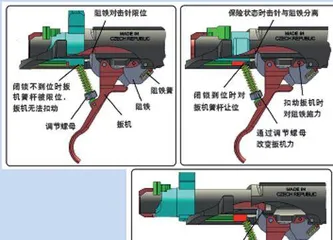

保险机构细节图

拉机柄在旋转开锁过程中,其后部的凸轮面强制击针向后运动,击针簧第一次被压缩。在枪机向后运动过程中,击针上的挤压凸笋在凸轮面处限制拉机柄的转动,防止拉机柄改变开锁状态而影响复进。在前推拉机柄过程中击针被阻铁扣住,拉机柄推动枪机继续前移并旋转至闭锁,挤压凸笋与凸轮面的接触关系自动解除,击针簧第二次被压缩。击针处于待发位置,扣动扳机释放击针后,击针依靠击针簧释放的能量平移撞击弹壳底缘发火,所以这种击发机构的本质属于击针平移式击发机构。

保险机构,巧不可阶

CZ ZKM步枪设有手动保险,通过控制击针来实现保险功能。在保险状态时,手动保险上的击针限位齿限制击针沿枪机上的引导槽运动。只有枪机处于闭锁状态,且击针在待发状态时,手动保险才能在保险状态与发射状态之间转换,如保险机构细节图的左上图所示,其余任何状态下都无法进行。

击针必须被阻铁扣住,即击针处于待发状态时,手动保险才能在保险状态与发射状态之间转换,转换角度为为45°。在转换至保险状态时,手动保险在转动时会将击针向后推动,迫使击针与阻铁分开;从保险状态转换至发射状态时,手动保险松开击针,击针重新被阻铁扣住,此时手动保险上的让位槽与枪机上的击针引导槽对齐,击针能够沿引导槽运动。这样的机构动作从根本上排除了手动保险转换时意外击发的可能。

三维深剖捷克CZ ZKM步枪9

另外,该枪还有三重闭锁不到位保险功能。当枪机闭锁旋转不到位时,拉机柄不能给手动保险让位,从而手动保险无法转动;闭锁突笋不能给扳机簧杆让位,扳机不能完成发射;即使意外击发时,击针会撞在拉机柄的凸轮面上,而不会撞击弹壳底缘。要确保击发机构、发射机构和保险机构可靠运行,枪机必须闭锁到位,这种通过机构特征强制准确操作的设计思路,最大化地增强了枪械的安全性能。

从保险原理看,通过巧妙的结构特征设计,借助击针簧的弹力使击针、枪机、击针簧杆和手动保险相互限位,各构件位置关系合理,具有盲操辨识、高度可靠的特点。但从民间反映的情况看,这种重复保险也是CZ ZKM步枪被吐槽最多的缺点之一。它的操作与主流步枪有所差异,要将手动保险在保险状态和发射状态之间转换,首先必须确保闭锁到位,然后向前推手动保险,习惯了其他栓动步枪的用户面对这个操作严格保险的机构,说它是反人类操作。真的吗?未必!

发射机构,管天管地

ZKM步枪的发射机构主要由扳机、阻铁、阻铁簧、扳机簧杆和扳机簧等零件构成。扳机和阻铁由轴固定在机匣上,阻铁和扳机分别与机匣之间装有对应的圆柱压缩弹簧,阻铁头部伸入枪机底部的圆槽内对击针限位,同时也防止枪机在后拉时脱出。扳机头部利用横穿的圆柱销迫使阻铁转动。扳机为可调的二道火扳机,在扳机簧杆上装有扳机簧和调节螺母,通过拧转调节螺母改变扳机簧的预压力。在扣动扳机时,扳机先压缩扳机簧转动,当头部的圆柱销与阻铁产生接触时带动阻铁转动,此时扳机力显著升高,由于扳机对阻铁的控制敏度较高,很小的二道火转角就解除了阻铁对击针的限位,扳机继续转动时被扳机簧杆顶住,避免了扳机力陡变对精度的影响。为了增强发射机构的轻触操作,阻铁与击针之间的贴合量偏少,扳机力约22N左右,但很多人依然嫌大。
