军用光学瞄准镜典范

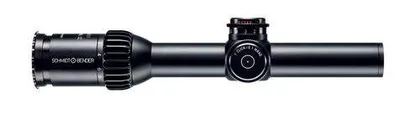

作者: 付强 钧志PMII系列瞄准镜,其中“PM”是“Police and Military Force”的首字母缩写,即PMII系列是专为警察和军队部门使用而研制的,一般称之为“军版施本镜”,而另外一些为狩猎或者比赛等开发研制的瞄准镜则被称为“民版施本镜”。
多种倍率适应不同应用需求
目前P M I I 系列瞄准镜主要有1-8、1.5-8、3-12、3-20、3-27、4-16、5-20、5-25、5-45等倍率的可变倍率瞄准镜和10倍固定倍率瞄准镜。由于目前光学瞄准镜已经不是狙击步枪的专用瞄准镜,因此传统的自动步枪甚至突击步枪都可以选用光学瞄准镜,只需注意在选用瞄准镜时要选择合适的倍率。如5.8mm或者5.56mm类型的小口径自动步枪以及主要用于中等距离射击的中口径半自动步枪可以选用1-8或者1.5-8之类的低倍率瞄准镜,在近距离射击时可以使用1倍或者1.5倍的最低倍率以获得最大的瞄准视场,保证较快的瞄准和射击速度;在中等距离射击时可以使用高倍率,保证较高的射击精度。而对于主要执行远距离射击任务的狙击步枪,则可以选用更大倍率的瞄准镜,不过根据国外的远程射击爱好者进行射击测试的情况来看,无论是何种品牌的瞄准镜,在进行远程射击时的最佳倍率为15倍。考虑到有时需要进行远程侦察等任务,PMII系列中还专门设计了45倍放大倍率的瞄准镜。

分划板及范围修正量设置

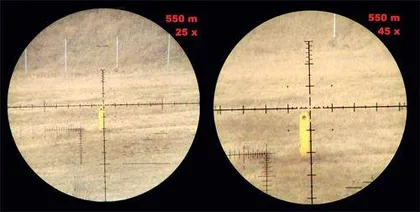

PMII系列瞄准镜的分划板采用密位分划,用于完成测距等任务。PMII系列瞄准镜均采用前置分划板设计,之所以这样设计的原因是PMII系列瞄准镜是专为军警使用而开发的,前置分划板的显示大小会随放大倍率变化而变化,在瞄准镜景象中1密位间隔永远对应1密位目标;而后置分划板在任何倍率情况下都不会变化,不适合作为军警狙击镜使用。
PMII系列瞄准镜还专门针对分划板的形式进行了研究。从分划的尺寸和分划的修正量两方面进行了诸多考虑。
分划的尺寸主要考虑分划线本身的可见性和不遮挡性。前置分划板的设计是在倍率变化时分划的显示尺寸也会随之变化,如果分划线设计得过细,在低倍率情况下无法清楚地看到分划线;如果分划线设计得过粗,在高倍率的情况下,分划线很容易遮挡目标,影响观察效果,因此分划线的粗细要设计得恰到好处。

再如一些老式分划板采用了密位点的形式,而实心的密位点常存在过大的情况,很可能在瞄准景象中遮住目标。PMII系列瞄准镜有多种分划可供选择,大多数分划线都进行了专门优化,既保证粗细合适,又采取了一系列方法防止遮挡目标等,如在十字线中心仅设计一个小的瞄准点,而不使用大的密位点,或者在一些较粗的地方采用空心设计等等。



分划修正量方面,PMII系列瞄准镜针对不同用途的瞄准镜和分划设计了不同范围的分划修正量。分划修正量的合理设置对于远程射击来说是非常重要的,例如在某个距离上需要修正60密位,而手轮的修正量仅可达到40密位,此时如果分划板可以提供额外的20密位供瞄准使用,可以保证实现命中,如果此时分划板无法提供额外的修正量,则无法精确瞄准射击。

状态

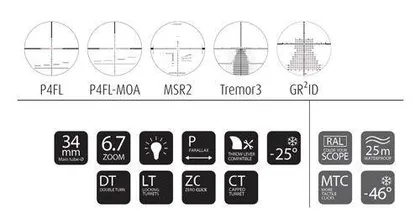

PMII系列瞄准镜的分划板有密位分划和角分分划两种,相应的手轮也有密位手轮和角分手轮两种。不过施密特-本德公司并不建议密位制和角分制混用。目前分划板主要采用密位分划,建议使用者选用密位手轮。
此外,PMII系列瞄准镜还可选配分划照明功能,射手可以根据个人需求进行选择。分划照明手轮设计在PMII系列瞄准镜左侧后方,该手轮也是安装电池的地方,同时可以起到调节照明亮度作用。
手轮

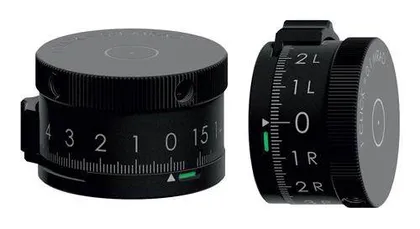

为了满足使用者的不同需求,施密特-本德公司为PMII系列瞄准镜设计了多种样式和功能的手轮,下面简单介绍几种。
DT双圈手轮
DT是“Double Turn”的首字母缩写,即双圈手轮。单圈手轮仅可以旋转一圈,而且旋转一圈的调节量无法无限制增大,因此仅可旋转一圈的手轮调节量受到一定的限制,可以旋转两周的手轮在一定程度上增加了调节量,且使用方便。PMII系列瞄准镜配用的是一款双圈且带旋转指示的手轮,该型手轮的总调节量为27密位,第一圈为0~13,第二圈为14~27。且带有旋转指示器,如果第一圈转到13密位后继续转动,则手轮顶面上的指示器凸起,表示开始第二圈旋转,即14~27密位。



同理, M T 手轮代表“ M u l t iTurn(多圈)”,表示手轮可以旋转多圈。
LT锁定手轮

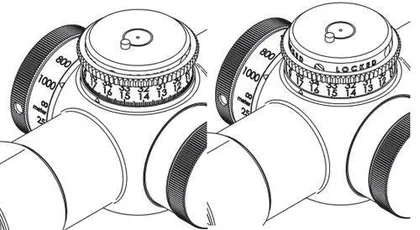

LT是“Lockable Turret”的缩写,即锁定手轮功能。对于军警用光学瞄准镜来说,手轮可以锁定是一个非常重要的功能,军警在执行任务时处在一个高度紧张且环境复杂的过程,很容易误触手轮或者周围有其他物体或障碍磕碰到手轮,此时便会导致手轮调节量改变。一旦手轮改变,想要继续射击,首先需要将手轮调回原始位置;而且在紧张情况下,使用者可能会忘记检查手轮,导致射击后无法命中目标。而手轮的锁定功能在调节好之后通过锁定动作将手轮锁死使其无法运动。PMII系列瞄准镜配有多种形式的可锁定手轮,主要可分为按压式和推钮式两类,当手轮处于锁定状态时,会有非常显眼的红色“LOCKED”字样。第一代PMII瞄准镜使用的手轮均为按压式锁定方式,即手轮外部有一锁定环,按下锁定环即可锁定手轮;后续第二代PMII瞄准镜所使用的手轮均采用推钮式锁定方式,手轮外部设计有一个推钮,将推钮推动到位即可锁定手轮,此时底部一指示窗口中会有红色和绿色的指示,红色为锁定状态,绿色为未锁定状态。之所以换为推钮式锁定方式,推测是为了提高手轮的可靠性和寿命。


MTC咔哒功能
MTC是“More TactileClicks”的缩写,指的是触觉更明显的咔哒声。我们都知道手轮在转动时会发出咔哒声,称为“clicks”,通常手轮调节量以咔哒值为标准,而具备MTC功能的手轮每转10个咔哒,便有一次更为明显的触觉响应,从而辅助使用者快速调节手轮,而无需肉眼注视手轮上的刻度标识。
第二代高低调节手轮上除设置有手轮锁定和解锁档位外,还设计了禁用MTC档位,当MTC功能被禁用后,指示窗口中会显示黑色,而风偏修正手轮没有设计MTC功能,仅有锁定和解锁两个档位。
除了以上功能外,PMII系列瞄准镜使用的第二代手轮还增加了以下功能:

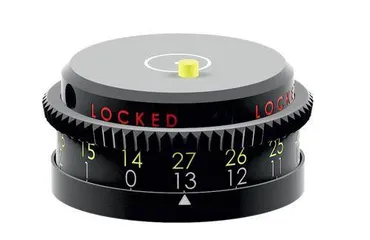

对于一些型号的双圈式(DT)手轮,除了有凸起指示旋转圈数方式外,还增加了窗口指示圈数方式,即在手轮顶部设计了一个侧面带多个观察窗的圆柱形凸起,当旋转到第二圈时,观察窗内变为黄色(与第二圈的刻度标识同色),代表使用第二圈的刻度标识确定调整量。
