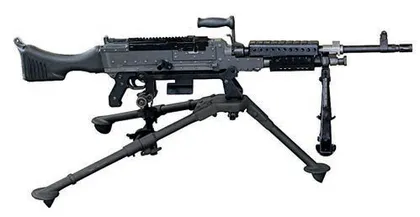

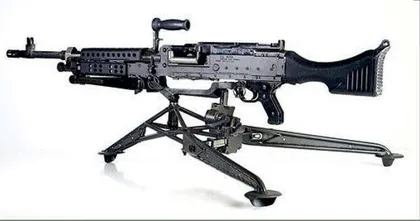

作为中型机枪的平射枪架,M192三脚架用于配套M240机枪、M249机枪,以此替换装备多年的M122/M122A1三脚架——
M192三脚架通用性与专用性通用性
M192三脚架出现之前,美军轻型机枪及中型机枪通常使用M122三脚架。与之前的M122三脚架一样,M192三脚架可安装多种符合其接口规范的机枪。与我国一枪一架随机枪研制的设计思想不同,M192三脚架具有很强的互换功能,这与美军一直将三脚架作为独立装备而非机枪附属品的设计理念有关。M192采用与美军其他武器装备同样的命名方式,以代号“M”开头,由此也可以看出美军对简化机枪三脚架谱系的总体设计规划。
专用性



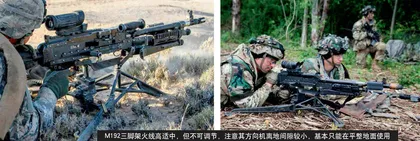

M192三脚架去除高射功能,强化平射功能,专款专用。一方面,实战条件下,中小口径机枪三脚架的高射功能使用频率低、效果差。若保留这一功能,一定程度上影响三脚架的平射性能。因此,M192三脚架在设计之初就剔除了高射功能,将三脚架平射功能优化到极致。一般来说,三脚架处于高射状态时需将火线高调至最大,M192取消架腿火线高调节功能后,避免出现松动或影响结构刚度的情况,支撑刚度得到提升。同时,去掉高射功能后,又减掉了相当一部分结构质量。

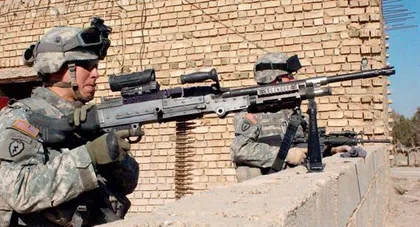

另一方面,对于现代战斗机来说,枪械对其命中率基本为零,中小口径机枪不但不能对武装直升机造成实质损伤,反而容易暴露自己,遭到火力打击。确需对空作战,如对楼顶、山顶目标进行打击时,可依托两脚架,利用矮墙、壕沟等地形开展战斗,既稳定可靠又可进行掩护,优势明显大于稳定性差、暴露面积大且处于高射状态下的三脚架。以目前中型机枪质量及后坐力来看,立姿、无依托对空射击难度也不会太大。
M192结构性能

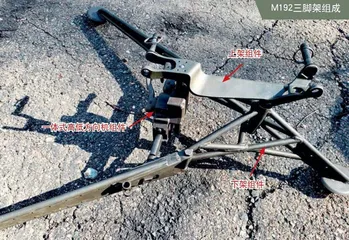

M192三脚架主要由下架组件、上架组件、一体式高低方向机组件构成。
上架组件 上架组件是三脚架和机枪的连接组件。






下架组件 下架组件是整个三脚架的基础构件,主体采用桁架结构。

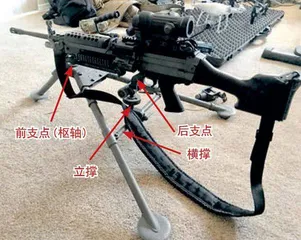

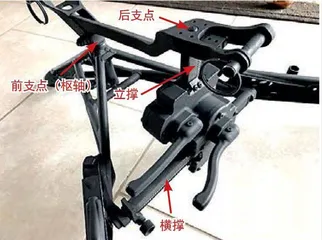

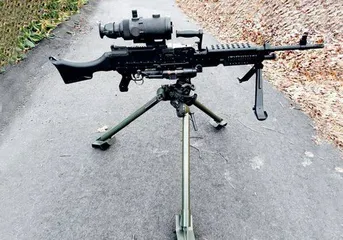

一体式高低方向机组件 一体式高低方向机的功能在于限制三脚架的指向及发挥精瞄机的作用。一体式高低方向机由横撑、立撑、高低方向机及调节手柄构成。
M192高低方向机最有创意的地方就是实现了粗瞄、精瞄一体化。M192设计者采用极简的设计方案构建了这一结构。M192横撑设有左、中、右三个锁片。左、右锁片上安装有压缩弹簧,向两个锁片中心施加力量,可卡住横撑。由于锁片的转轴设在横撑下方,平时锁片与横撑处于自锁状态。左侧锁片可限制方向机向左运动。同理,右侧锁片限制方向机向右运动。当方向机手柄处于中立位置时,左、右锁片可完全限制方向机运动。

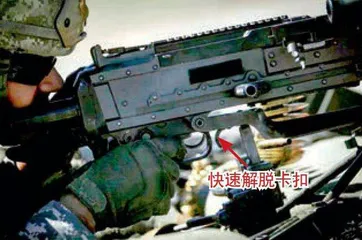

当向外拉动方向机手柄时,解脱器向后运动,解脱器上的斜面将左、右锁片同时向外撑开。解除锁片与横撑的接触,方向机即可恢复自由运动。一般情况下,中锁片处于中立位置,不影响横撑运动。当向下搬动方向手柄时,解脱器顺时针转动,顶开左锁片,同时带动中锁片运动,卡死横撑。

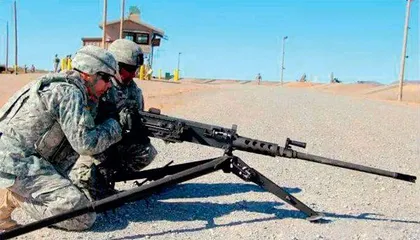

精瞄时,方向机以中锁片为支点向左微动。松开手柄后,左、中锁片回到中间位置完成锁定。其工作原理与生活中常见的玻璃胶枪非常相似,只不过玻璃胶枪只能单向调节。值得一提的是,M192高低方向机也能运用到M205三脚架上,可扛住M2、MK19那样的重家伙,这套机构的承载力由此可见一斑。
结构尺寸 M192三脚架的结构尺寸在中型机枪三脚架中偏小,以至于M240机枪放置上去后,给人一种小架子扛大枪的感觉。其最大的便利就是携带方便,两条后腿向前折叠后全长仅为610mm,宽约300mm。携行时,上架组件拆掉后,安装在右架腿上,高度尺寸可控制在约200mm以内。




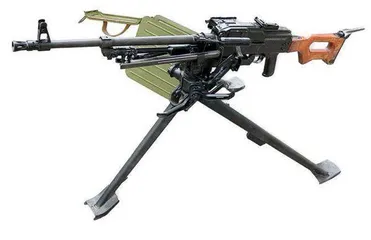

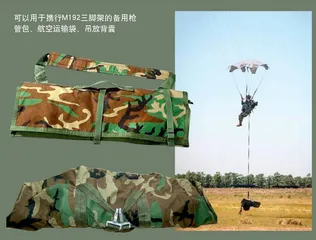

将上架从下架拆下携行,这种携行方式相对于我国及俄系机枪而言看似“离经叛道”,但是,它可以轻松与M240备用枪管包、ALICE背包、MOLLE系统配合使用,此外,还可搭配携行具、航空运输袋、吊放背囊、1950改进型跳伞枪包等一同携行使用。
支撑刚度 刚度是考量三脚架的重要参数。质量越高、威力越大的机枪需要愈强的支撑刚度,否则机枪射击时稳定性不佳,精度会大打折扣。
支撑刚度与枪架的结构形式、材料自身特性及截面形状密切相关。M192三脚架的下架主体采用圆形截面钢管焊接桁架结构,普遍认为该结构在同等结构质量下支撑刚度最高。
通常情况下,减轻质量又不影响射击精度,只能走弹性枪架路线。弹性枪架不需要很高的支撑刚度,它可让枪架在射击过程中产生适当的弹性变形或者振动,只要振动频率与机枪的动力学特性匹配得当,质量和射击精度问的矛盾就能得到有效调和。然而,匹配后最大的弊端是,通用性较差,只能专枪专用。例如,某型枪架与某型机枪匹配后,这一型号机枪在这个枪架上表现完美,更换另一型号机枪后,精度就会受到影响。刚性枪架刚好相反,虽然略重,但通用性极强。长久以来,美军对轻武器减重没有那么深的“执念”,用质量换取通用性,完全符合美军一贯以来追求简化装备谱系的理念,并且美军机械化程度高、士兵体能好,多出来一两千克质量对美军来说并不是太大的问题。

M192三脚架技术诸元
