展现新貌芬兰Ensio公司KAR-21步枪

作者: 宏仔

展现新貌芬兰Ensio公司KAR-21步枪0 展现新貌芬兰Ensio公司KAR-21步枪1

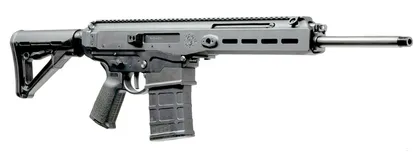

KAR-21步枪7.62mm口径状态左右视图,拉机柄位于护手部分的上方

Ensio公司是位于芬兰萨斯塔马拉的一家以生产高精度栓动步枪为主营业务的枪械制造商,公司目前主要产品是MERC系列高精度栓动步枪,主要面向狩猎、精度射击竞赛用户。公司的负责人和设计者是RikuHannukainen和ToniKäräjämies,KAR-21步枪的设计者即是ToniKäräjämies。

芬兰的枪械生产以高质量水准而著称,历史上生产和改进的莫辛-纳甘步枪和AK步枪都以其超过原制造者的生产质量和射击精度而闻名。Ensio公司秉承这一精神,公司称KAR-21步枪的设计核心是应用大量成熟原理和技术,对目前已有的步枪设计进行优化组合。通过优化组合,使得KAR-21步枪在生产质量、射击性能、操控性方面更胜一筹。

展现新貌芬兰Ensio公司KAR-21步枪2
Ensio公司两位主要负责人,右为R i k uHannukainen,左为KAR-21步枪设计者Toni Käräjämies

KAR-21步枪总观

KAR-21采用上下机匣设计,机匣采用铝合金挤压成型制造。上机匣左右两侧各有5个平行分布的螺钉,用来固定机匣内部两侧的导轨,上机匣尾部左右两侧垂直分布的两个螺钉用来固定机匣垫片。

KAR-21上机匣和护手为一体式设计,上机匣/护手顶部设有全长式皮卡汀尼导轨。护手部分在3、6、9点钟方向各有4个M-Lok导轨接口,上机匣/护手中间位置左右两侧各有一个枪背带环快拆接口,另外在上机匣/护手顶部导轨的最前端亦设有一个枪背带环快拆接口。

展现新貌芬兰Ensio公司KAR-21步枪3

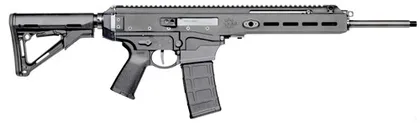

KAR-21步枪5.56mm口径状态
展现新貌芬兰Ensio公司KAR-21步枪4
下机匣俯视, 该下机匣安装了5.56mm口径弹匣座和弹匣。图中能够看到部分击发机组件:击锤、击锤簧、阻铁

KAR-21步枪的保险和弹匣卡笋在枪身两侧均有设置,空仓挂机解脱杆位于枪身左侧,仅能单面操作。KAR-21采用非随动拉机柄,拉机柄位于护手部分的上方,护手两侧均设有拉机柄让位槽,拉机柄可左右互换。

KAR-21的上下机匣连接方式较为独特。机匣前端采用固定销连接,后部为卡笋钩挂固定。下机匣前部设有固定销孔,尾部设有卡笋。尾部固定卡笋卡入上机匣和枪托之间垫片的开口内。分解时,只需取下前固定销就可以将上下机匣分离。

展现新貌芬兰Ensio公司KAR-21步枪5

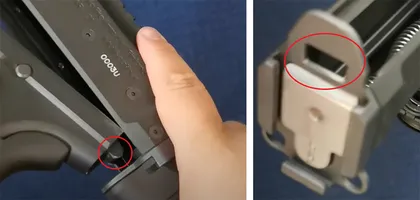

下机匣尾部的卡笋(左)卡入上机匣和枪托之间垫片的开口内(右)

KAR-21步枪的下机匣包括弹匣座和扳机组件两大部分。扳机组件由Ensio公司自行设计。其扳机为二道火平直扳机,KAR-21不能使用AR步枪扳机。相比传统曲面扳机,平直扳机能够提供更大的杠杆力。平直扳机由于没有弧度或者弧度很小,手指与扳机的接触面积在各个位置基本一致,不论手指置于扳机何处,射手的感觉是基本一致的。同时由于没有弧度,缩短了扣动扳机时的行程距离。相比曲面扳机,平直扳机能够让射手有轻微的降低扳机力的感觉。

展现新貌芬兰Ensio公司KAR-21步枪6

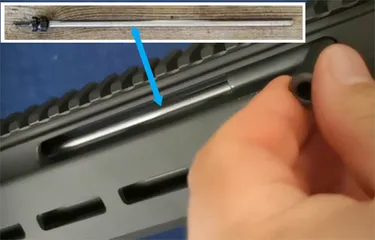

活塞杆护套(黄色箭头)的前部套在导气箍衬套(红色箭头)上,后端套在引导环(蓝色箭头)上,导气箍衬套和引导环包裹在活塞杆护套内部。活塞杆护套的下方有开槽,安装的时候,引导环从环形开口的位置(拉机柄安装槽,橙色箭头)套进活塞杆护套,将活塞杆护套向前推到导气箍衬套位置。拉机柄带动活塞杆护套前后运动的时候,引导环引导活塞杆护套前后运动

模块化多口径设计的核心——下机匣

KAR-21主打模块化多口径设计,通过更换枪管、枪机和弹匣座,可以发射5.56mm和7.62mm两种口径枪弹。而实现多口径化的核心是KAR-21的下机匣设计。

尤金·斯通纳的斯通纳63枪械系统开创了模块化枪械的先河。斯通纳63步枪采用通用机匣,更换枪管、枪机,能够“拼装”出步枪、轻机枪、通用机枪、采用电击发的车载机枪等多种不同用途的武器。但斯通纳63并没有考虑容纳多种枪弹口径。进入新世纪后,模块化步枪开始向多口径方向发展。一般来说,AR步枪借助其标准化生产,5.56mm口径的AR15步枪可以在不更换机匣的情况下,通过更换枪管或者枪机,从而发射外形尺寸较为接近的多种枪弹,比如.300BLK、6.5mm Grendel、6.8mmSPC弹等等。当今,多数模块化多口径步枪要求既能够发射5.56×45mm步枪弹,也能够发射7.62×51mm步枪弹。由于这两种弹尺寸差异大,所以还需要设计弹匣座和供弹结构。

展现新貌芬兰Ensio公司KAR-21步枪7

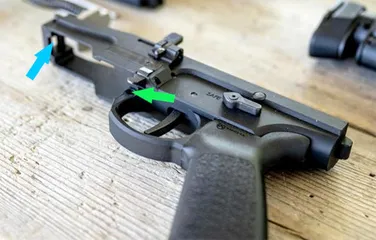

左图为未安装下半部分弹匣座的下机匣。蓝色箭头所指的是下半部分弹匣座卡笋固定卡槽。右图为下半部分弹匣座。
展现新貌芬兰Ensio公司KAR-21步枪8

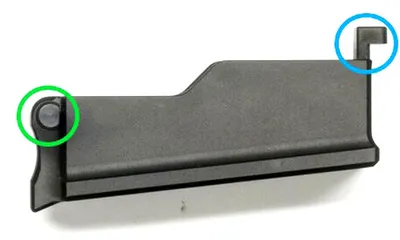

下半部分弹匣座卡笋(右图蓝色圆圈)挂在卡槽内,后端通过固定销(绿色圆圈)固定在扳机护圈上
展现新貌芬兰Ensio公司KAR-21步枪9
拉机柄位于上膛位置,此时可以看见伸进上机匣内的活塞杆护套(蓝色箭头),注意活塞杆护套底部的开槽,这个开槽是为了给枪管上的引导环让位,保证活塞杆护套能正常前后运动,同时引导环也起到活塞杆护套限位作用。红色箭头为位于上机匣左侧的固定抛壳挺
展现新貌芬兰Ensio公司KAR-21步枪10

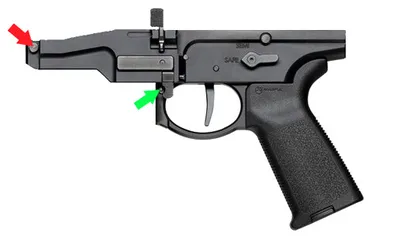

K A R - 2 1 步枪下机匣(未安装下半部分弹匣座),图中可见机匣固定销、弹匣座固定销
展现新貌芬兰Ensio公司KAR-21步枪11
5.56mm弹匣座(上)和7.62mm弹匣座(下)。5.56mm弹匣长度短,虽然二者弹匣座上部尺寸一致,但5.56mm弹匣座外部呈弧形,前部增加了隔片。同时,5.56mm枪管节套长度延长,保证节套供弹坡与弹匣之间正常配合
展现新貌芬兰Ensio公司KAR-21步枪12
图中拉机柄处于后方位置,拉机柄与活塞杆护套联动,此时从上机匣的拉机柄让位槽里可以看到暴露的活塞杆(蓝色箭头)

目前模块化多口径枪械的主要解决方案可以分为两类。第一类,如柯尔特公司的CM901步枪,该枪采用发射7.62×51mm步枪弹的AR10上机匣和下机匣,转换成5.56mm口径时,通过专用弹匣座转换套件,解决两种不同口径尺寸差异较大的弹匣安装问题。第二类,如FN公司的MK17步枪(SCAR-H),在发射7.62×51mm步枪弹的MK17步枪的上机匣安装特制的容纳5.56mm口径弹匣的下机匣。KAR-21步枪的解决方案接近于柯尔特CM901步枪,即使用通用上下机匣+大小弹匣座。KAR-21步枪配备了专用的弹匣座转换套件。实际上,早在1930年代芬兰的L34机枪上就采用了类似的使用独立的弹匣座实现适配不同口径枪弹的做法。

展现新貌芬兰Ensio公司KAR-21步枪13
调节导气箍前方的气体调节器
展现新貌芬兰Ensio公司KAR-21步枪14
7.62mm口径枪管,枪口加工有螺纹
展现新貌芬兰Ensio公司KAR-21步枪15

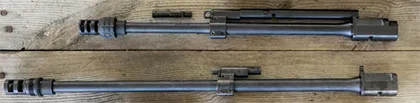

5.56mm口径枪管(上)和7.62mm口径枪管(下),能够看到5.56mm的枪管节套更长

KAR-21步枪上、下机匣的尺寸按照容纳7.62×51mm步枪弹而设计,弹匣固定方式为AR步枪的直插式。KAR-21的弹匣座分为两部分,弹匣座的下半部分是独立的部分,根据发射枪弹来选择7.62×51mm或5.56×45mm口径弹匣座。下半部分弹匣座前部的卡笋钩挂在下机匣前部的卡槽内,后部有固定销孔,与下机匣扳机护圈通过固定销连接。

展现新貌芬兰Ensio公司KAR-21步枪16
枪机组件,此图中配用的是5.56mm枪机。自左至右:(1)枪机处于旋转90°的位置,此时向前抽取枪机即可把枪机从枪机框中取出;(2)枪机在闭锁状态时和枪机框的相对位置关系;(3)枪机在开锁状态时和枪机框的相对位置关系
展现新貌芬兰Ensio公司KAR-21步枪17
枪机框底部特写,左为枪机框/枪机结合状态;右为取下枪机状态,能看到枪机框上的枪机导柱驱动面
