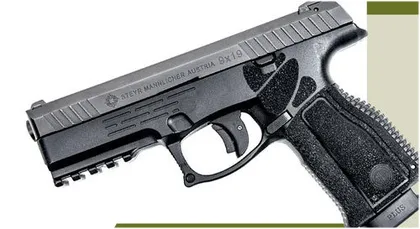

L9-A2手枪是斯太尔公司的最新产品,主打军警用市场

斯太尔手枪发展历程

直到1990年代末,斯太尔-曼利夏公司的主打手枪产品还是1970年代研制的GB系列,早已无法满足当时的性能和使用需求。经过多年的磨砺,斯太尔公司在1999年发布了新型M系列手枪(包含9mm口径的M9手枪、.357西格口径的M357手枪和.40史密斯-韦森口径的M40手枪)。

2004年,斯太尔公司又发布了M系列的改进型,即第二代产品:M-A1和S-A1系列。其采用全新的命名规则,产品名称由两部分组成,前面的字母代表型号,后面则代表系列名称,即M-A1和S-A1分别意为A1系列的标准型【M(Medium)】和A1系列的袖珍型【S(Small)】。第二代产品主要就握把外形等的人机工效进行了改进,并在套筒座下方增设皮卡汀尼导轨。

老牌公司亮新品:斯太尔L9-A2手枪1

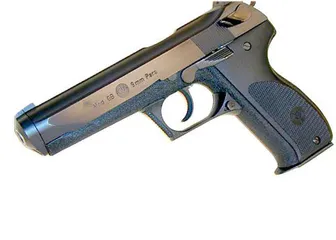

1970年代研制的斯太尔GB手枪,采用气体延迟后坐自动方式

2009年,斯太尔公司将产品再次升级,发布了第三代产品,主要就套筒进行了改进,同时在握把上加入了公司的Logo。2013年, 斯太尔公司将A1系列手枪的产品线在标准型和袖珍型基础上扩充了全尺寸型【L(Large)】和紧凑型【C(Compact)】。

从最初的M系列到A1系列,斯太尔公司的手枪已经被奥地利特种部队、德国SEK特种部队、泰国皇家空军、格鲁吉亚特警、马来西亚皇家警察、佛得角(非洲国家)警察等多个国家的军警部门采购和使用。

老牌公司亮新品:斯太尔L9-A2手枪2
自左至右依次为:初代M9手枪、第二代M9-A1手枪、第三代L9-A1手枪、第四代L9-A2手枪

2019年的SHOT SHOW上,斯太尔公司再次重拳出击,发布了旗下新型A2 MF(Modular Frame的首字母缩写,意为模块化套筒座)系列手枪。相较于A1系列,A2系列手枪从性能、颜值、人机工效、模块化、拓展性等方面全面升级。目前,A2 MF手枪包含C(紧凑)、M(标准)和L(全尺寸)三种不同型号。本文主要以全尺寸型L9-A2手枪为例进行介绍。

L9-A2手枪结构赏析

L9-A2手枪采用枪管短后坐式自动方式,击针击发式,套筒座为聚合物制。全枪长201mm , 全枪高142mm,全枪宽33mm,枪管长115mm,瞄准基线长170mm,弹匣容弹量17发,空枪质量787g。

L9-A2手枪的握把角度和枪管低轴线设计延续了A1系列的风格,握把与枪管的角度约为110°,且握把海狸尾位置比较高、长度更长。这种设计可使手掌的握持部位更靠上,更贴近枪管轴线,指向性更好,还可减小枪口上跳。

老牌公司亮新品:斯太尔L9-A2手枪3
握把前部制有横条状防滑纹,取消了指槽设计;握把背板采用方块颗粒状防滑纹;两侧的握把护板采用不规则细小颗粒防滑纹
老牌公司亮新品:斯太尔L9-A2手枪4

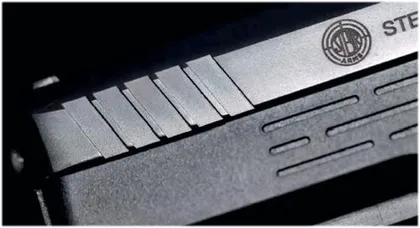

套筒前部两侧也设有防滑纹,使得供弹和在湿滑的状态下操作更方便
老牌公司亮新品:斯太尔L9-A2手枪5

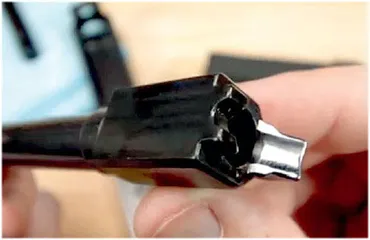

枪管供弹坡部位特写
老牌公司亮新品:斯太尔L9-A2手枪6
更换握把背板、护板方法示意图:Ⅰ 用冲子将握把后下方的销子冲出;Ⅱ 将握把背板向下抽出并取下;Ⅲ 将两侧的护板从下方抽出
老牌公司亮新品:斯太尔L9-A2手枪7
L9-A2手枪左视图,外形美观并充满战斗气息
老牌公司亮新品:斯太尔L9-A2手枪8
握把背板和两侧护板均可更换,不同尺寸的搭配可适应更多射手的手形
老牌公司亮新品:斯太尔L9-A2手枪9

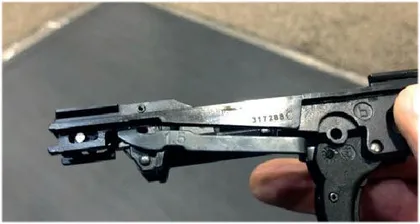

从套筒座中取出的发射机组件

老牌公司亮新品:斯太尔L9-A2手枪10
独特的机械瞄具,使瞄准速度更快,精度更高
老牌公司亮新品:斯太尔L9-A2手枪11
独具特色的三角形准星和梯形缺口照门特写
老牌公司亮新品:斯太尔L9-A2手枪12

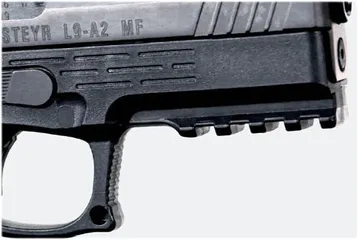

套筒座下方设有皮卡汀尼导轨
老牌公司亮新品:斯太尔L9-A2手枪13
加装消声器和多功能战术灯后战术气息更加浓厚
老牌公司亮新品:斯太尔L9-A2手枪14

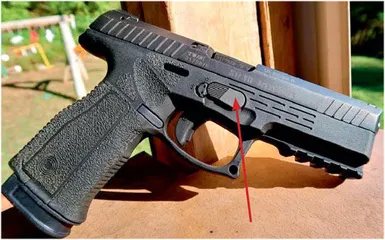

枪身分解杆位于枪身右侧,其上设有条状防滑纹
老牌公司亮新品:斯太尔L9-A2手枪15

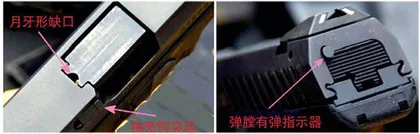

弹膛有弹指示装置:枪管尾部设有月牙形缺口;抽壳钩上设有突起;套筒尾部设有弹膛有弹指示器
老牌公司亮新品:斯太尔L9-A2手枪16

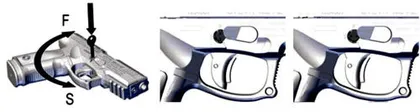

安全锁两种位置示意图。中间图为发射状态,右侧图为保险状态

与A1手枪不同,L9-A2手枪取消了握把前部的指槽设计,改为横条状防滑纹;握把背板采用方块颗粒状防滑纹;两侧的握把护板采用不规则细小颗粒防滑纹。整体防滑纹设计灵动、和谐,不仅防滑效果更好,还充满了战术气息。和现代许多聚合物套筒座手枪类似,斯太尔L9-A2手枪也配备有可更换的握把护板和背板,以适应更多射手的手形,进一步提升了该枪的人机工效。扳机护圈的尺寸非常大,即使冬天戴手套也不影响正常操作。

套筒前部两侧也设有防滑纹,便于推拉套筒。枪管制有6条膛线,供弹坡部位进行了抛光处理。

作为模块化发射机组件设计的原始专利所有者,斯太尔L9-A2手枪可将发射机组件与不同颜色和尺寸的套筒座进行组合,以满足不同的使用需求,还可降低更换款型的成本。

机械瞄具继承了斯太尔特色的三角形准星,照门为梯形缺口式,便于快速瞄准。相比传统的机械瞄具,瞄准速度更快,精度更高。

老牌公司亮新品:斯太尔L9-A2手枪17
采用TRS扳机系统,并设有扳机保险
老牌公司亮新品:斯太尔L9-A2手枪18

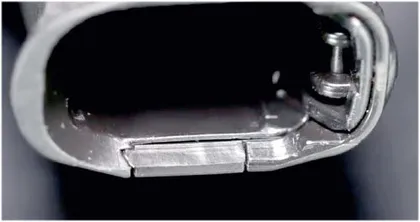

握把裙口开口很大,可确保射手在紧张状态时弹匣的插入更顺畅
老牌公司亮新品:斯太尔L9-A2手枪19

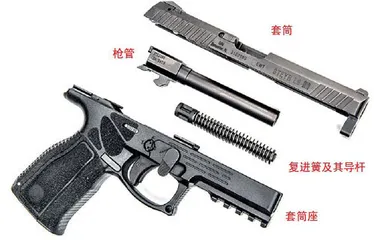

不完全分解状态

套筒座下方设置了全尺寸的皮卡汀尼导轨,可安装各种战术附件。空仓挂机解脱杆设置在枪身左侧、握把上方,相比其他手枪位置更靠后。枪身分解杆位于枪身右侧,其上设有条状防滑纹,便于操作。

安全性方面,L9-A2手枪设有扳机保险、防跌落保险、击针保险、手动锁。据说后期还会推出带手动保险的版本。枪身分解杆后部设有一个安全锁系统,使用随枪附带的钥匙切换到“S”(保险)位置时,枪械不能击发也不能分解;用钥匙切换到“F”(发射)位置时,手枪可正常操作。

老牌公司亮新品:斯太尔L9-A2手枪20

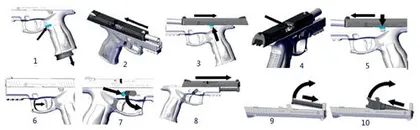

1 按压弹匣卡笋,取出弹匣;2 向后拉套筒,排除膛内可能留存的枪弹;3 操作空仓挂机解脱杆将套筒固定在后方;4 肉眼检查膛内是否有弹,进一步确保安全;5 按压空仓挂机解脱杆,释放套筒复位;6 将枪口指向安全位置,扣压扳机,释放击针;7 按压安全锁,同时将枪身分解杆逆时针转动至竖直位置;8 将套筒从套筒座的前方抽出;9 从套筒中取出复进簧部件;10 从套筒中取出枪管不完全分解过程示意图

L9-A2手枪设有3个弹膛有弹指示装置,可通过触觉和视觉辨识弹膛内是否有弹。枪管尾部上方设有一个月牙形缺口,可以看到弹壳的底缘;抽壳钩上设有一个小突起,膛内有弹时,该突起会突出枪身;套筒尾部还设有一个弹膛有弹指示器,膛内有弹时,会从套筒尾部露出。
