八路军榴弹发射器配用榴弹之探

作者: 张琇杰

八路军榴弹发射器配用榴弹之探0

锯掉肩托的M79榴弹发射器

首次在单兵肩射武器应用高低压发射原理

1939年八路军研制的榴弹发射器在世界上第一次将高低压发射原理应用于步兵肩射武器,减小发射的后坐力,发射与大口径身管同口径的弹药,实现了大口径武器的抵肩发射,使步兵拥有了便携的小型火炮般的面杀伤火力。据笔者考证,此前世界上还没有发射与大口径身管同径弹药的抵肩射击武器。其采用的35mm口径也很独特,没有可供参考的参照物,完全是八路军兵工厂独立研制的。

从构造看其榴弹采用高低压发射方式

从八路军榴弹发射器的结构看,它没有采取任何抵消后坐力缓冲措施。其拉机柄靠手动拉开,较粗的复进簧推动击锤做功,而发射时机匣内无向后运动的部件,因此复进簧不具备缓冲后坐的功能;肩托的构造为实心木托加一层薄铁板,木托与底板之间没有任何填充物,也不具备缓冲能力。

由于八路军榴弹发射器结构上没有装填榴弹的构造,也没有退壳部位的设置,它的榴弹只能从管口装填,而且必须是无弹壳整体发射出膛的弹药,类似于日本八九式掷榴弹;而没有缓冲措施,意味着必须减小发射时的后坐力,以使人体可以承受。采用高低压发射方式能有效减小后坐力,如美国M79榴弹发射器就可以手持发射,有不少士兵甚至还锯掉了肩托。八路军榴弹发射器应采用高低压发射技术减小后坐力。

八路军榴弹发射器配用榴弹之探1
八九式掷榴弹结构图

具备设计生产高低压发射武器的能力

九一八事变后,日军将东三省兵工厂改为“奉天造兵所”,生产包括九二式步兵炮、八九式掷弹筒在内的各型火炮及弹药。技术高超的总技师于鸿春参与生产过这些种类的火炮和弹药,对八九式掷弹筒的高低压发射技术轻车熟路,完全具备设计和生产能力。

因此从现存八路军榴弹发射器的构造以及当时技术人员的能力来看,它的榴弹使用了高低压发射原理。

在榴弹技术上有创新

八九式掷榴弹的膨胀弹带

八路军榴弹发射器配用榴弹采用高低压发射原理,结构上参考了日本的八九式掷榴弹,但根据实际情况进行了重新设计,正如周吉隆所说“只要实现高压到低压的一个过程就行”。

由于八九式掷榴弹是前装弹,装填时要与发射筒之间留有空隙,并需要克服密闭火药燃气以及膛线挤压高速旋转的矛盾。铜质膨胀弹带平时与发射筒留有足够间隙,发射时火药燃气进入弹带与弹壁之间的几个喷孔,使弹带膨胀,与发射筒内壁紧密闭合封闭住火药燃气,同时弹带挤入膛线带动弹丸高速旋转飞出发射筒。由此,发射后的掷榴弹弹带上留有明显的膛线挤压痕迹。膨胀弹带的设计是个巧妙的办法,但加工工艺比较精细。

八路军榴弹发射器配用榴弹之探2
八九式掷榴弹外观及其剖面图
八路军榴弹发射器配用榴弹之探3

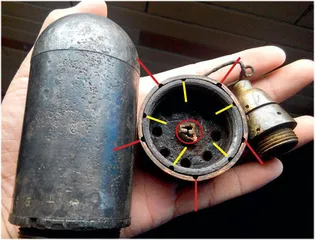

分解后的八九式掷榴弹部件:左侧为装炸药的弹体。中间部件为药盂及高压室部分,其中,红、黄两色线标出的是弹带与弹壁之间的燃气入孔,火药燃气由此进入使弹带膨胀;红色圆圈的部位是底火;带8个孔的就是装发射药的发射药室,也是高压室,孔洞是火药燃气喷孔。右侧的铜制物体是八八式瞬发引信,性能优良
八路军榴弹发射器配用榴弹之探4
炮弹上的铜质弹带
八路军榴弹发射器配用榴弹之探5
发射后弹带上膛线挤压痕迹
八路军榴弹发射器配用榴弹之探6
迫击炮弹设计有闭气环
八路军榴弹发射器配用榴弹之探7
俄罗斯VOG25榴弹闭气环及弹带的设计

八路军榴弹弹带采用新技术方案

八路军的榴弹也是前装填,弹体和发射管壁之间必须留有空隙,不能像后装弹那样让弹带过盈嵌入膛线闭气,否则会被膛线卡住无法塞进发射管;而线膛发射管要求榴弹在发射时弹带必须嵌入膛线,以使弹丸高速旋转飞出。

于鸿春如何解决这个矛盾呢?沿用膨胀弹带,熟悉技术路径,但工艺精细,而且弹带的材料也难以解决。那就另辟蹊径,在弹带上做文章,使材料比较容易解决(用铜钱熔解即可)。

滑膛发射的迫击炮弹采用多条闭气环来封闭火药燃气,弹体中部有一圈圈的闭气环,发射时泄出的火药燃气通过炮弹和炮管内壁之间空隙时在环内产生涡流,减缓了泄出的速度,达到闭气效果。

于鸿春在榴弹的弹体上设计了铜弹带及闭气环,发射时通过闭气环及弹带阻止火药燃气的泄漏,以保证膛压。为了在有膛线情况下装填方便,于鸿春采取逆向思维的方法,在弹带上刻有凹槽,就是按发射后膛线在弹带上形成的压痕,预先在榴弹弹带上刻好与膛线对应的凹槽,装填时凹槽对准膛线将弹丸塞入弹膛,发射时弹带上的预设凹槽顺着膛线带动弹丸高速旋转飞出。如此设计,既方便了榴弹前膛装填,又有效密闭了火药燃气。这样的创新思路,只要想到了确实不难实现,但造诣不够深厚根本想不到。俄罗斯的VOG25榴弹也采用这种预制膛线槽的方式,如图所示。黄色线标示的是多道闭气环,红色箭头标示的是顺膛线开有凹槽的弹带。

八路军榴弹发射器配用榴弹之探8

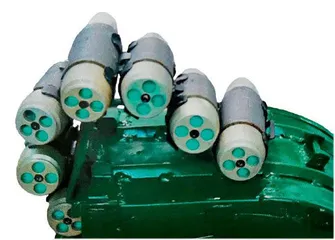

底部带有4个孔的7P39榴弹
八路军榴弹发射器配用榴弹之探9
俄罗斯7P39无壳高爆榴弹
八路军榴弹发射器配用榴弹之探10

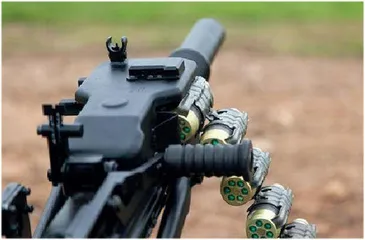

底部带有6个孔的7P39榴弹

八路军榴弹的初速较高

八路军35mm榴弹的弹重推测在400g左右,内装炸药约100g,威力大于手榴弹。弹体材料为熟铁,来源广泛,易于加工。该榴弹的初速推测在100m/s以上,高于M79的76m/s,其最大射程应超过1000m,周吉隆所说的600m射程是指正常射角下的有效射程,并不是最大射程。

看一下其他榴弹的数据。美国马丁电子公司2008年为美国海军陆战队的M32榴弹发射器研制了新型榴弹,在M203、M320上也能使用,其Mercury HEDP(水星双用途榴弹)是一种杀伤破甲榴弹,长110mm,质量268g,初速107m/s,最大射程800m。由于初速介于低速榴弹和高速榴弹之间,被称为“中速榴弹”。与八路军的榴弹在质量和构造上类似的是俄罗斯的AGS-40“巴尔干”榴弹发射器使用的40mm 7P39无壳高爆榴弹,该弹全长132mm,质量约450g,它的发射药位于弹体尾部,点燃后火药燃气通过底部小孔排出(有4孔和6孔之分),其初速225m/s,为高速榴弹,最大射程可达2500m。从600m的有效射程看,八路军榴弹的初速应该高于中速的“水星”榴弹。

由马丁电子公司的“水星”中速榴弹及俄罗斯的高速7P39榴弹的参数可以看出,当年八路军技术人员的设计思想具有一定超前性。

八路军榴弹发射器配用榴弹之探11
八八式引信
八路军榴弹发射器配用榴弹之探12
八八式引信结构复杂

难产的榴弹引信

由于八路军榴弹发射器以直射为主,榴弹的入射角较小,需要引信的灵敏度高,故不宜照搬迫击炮弹引信。因此于鸿春选择了技术性能较好的八九式掷榴弹专用的八八式引信进行仿制。八八式瞬发引信为机械触发式引信,体积小巧,灵敏度高,性能可靠,全长58.4mm,直径25.4mm。

八路军榴弹发射器配用榴弹之探13
美国马丁电子公司的水星双用途榴弹

八八式引信结构比较复杂,分为引信体和传爆管组件两大部分。引信体由击针体组件、上引信体、上击针簧、击针簧隔片、惯性保险筒、下击针簧、离心子保险筒、保险离心子、保险销和下引信体组成。传爆管组件由传爆管、针刺火帽座及火帽、雷管、传爆药和一套垫片等组成。传爆管为带针刺火帽、雷管和传爆药的一体式结构,拧在引信体的最下部。每个部件均由若干细小零件组成,且加工装配工艺要求非常精细,生产难度很大。对于条件简陋的八路军兵工厂而言,生产这种引信如同让铁匠铺制造手表,确实是难于上青天。虽然于鸿春进行了简化以降低难度,加工仍然非常困难。

于鸿春设计出引信后,不是因为设计的原因,而是因为物质条件太差达不到规定要求,造成生产数量不成规模,才导致榴弹发射器未能在1939年投入批量生产。

研制、生产和装备单位

榴弹发射器是八路军在抗战期间,惟一批量生产列装的制式多用途面杀伤武器。研制工作开始于栖霞县路家沟村,八路军蓬黄战区兵器厂在这里驻扎了六个月,去掉建厂安装调试和研究学习的时间,真正的研制用时也就两个月,研制领导人是厂长周吉隆,主要设计者是于鸿春。仔细研究了八九式掷弹筒等武器的构造原理后,确定好研制目标和方案,于鸿春即进行设计工作。到大庵庙以后,在繁忙的建厂间隙,开始了试制榴弹发射器的工作,注意是“试制”,说明设计图纸已经完成。通过试验,证明设计思想和思路完全正确,只是当时因引信产量不足而未能投入生产。它的成功试制,充分展现了胶东八路军兵工战士不畏艰险、勇于开创的英雄气概。
