Kar 98k是二战之前直到战争结束德军的主力步枪，装备量极大，因此黑内尔Model 33军训气枪在外观上尽量向其靠拢

黑内尔的第一支军训气枪

1933年，毛瑟公司研制出采用下弯式拉机柄的标准型短步枪，成为于1935年正式定型的Kar 98k步枪的基础，Kar 98k步枪也是德国陆军装备的最后一种毛瑟步枪。为了达到更好的训练效果，黑内尔Model 33军训气枪的设计非常紧密地追随了这一变化，该枪的标准型全枪长1100mm，枪管长600mm，全枪质量3.5kg，与Kar 98k相比，3项数据只有质量一项略有差异，黑内尔Model 33军训气枪轻了约0.4kg。

黑内尔Model 33军训气枪采用欧洲硬木制成的带有上护木的全木枪托，其尺寸以及圆厚的枪托颈部等特征，与Kar 98k如出一辙，背带也同样设计在枪身左侧，下端穿过枪托，固定在枪托对应一侧的凹槽中的一个金属钉头上，枪管下方甚至装了1根不能直接取下也无实际功能的假通条。虽然在头箍、二箍的形状和固定方式等一些具体细节上和真正的Kar 98k存在区别，但至少在整体外观特别是侧面形状上，Model 33军训气枪和Kar 98k步枪可以达到80%左右的相似度。

黑内尔Model 33军训气枪外观上的浓厚军用风格，很大程度上来自于与Kar 98k步枪相仿的带有上护木的全木枪托

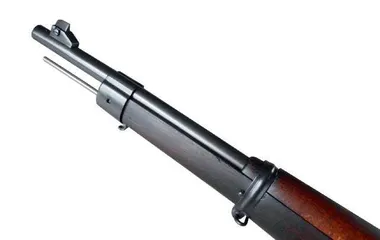

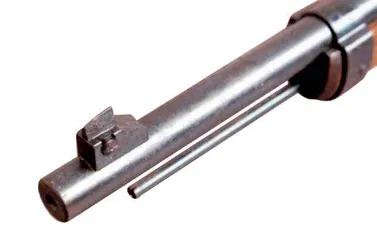

Model 33军训气枪的准星可调左右风偏，枪管下方虽没有刺刀座，但装有1根不具实际功能的假通条

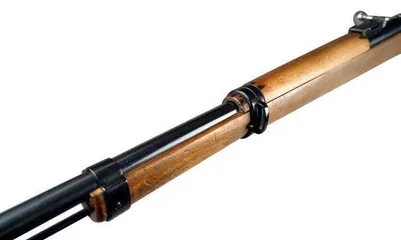

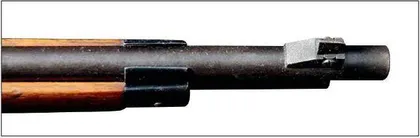

Model 33 军训气枪的头箍、二箍较Kar 98k步枪的更短更薄，形状和固定方式均有区别

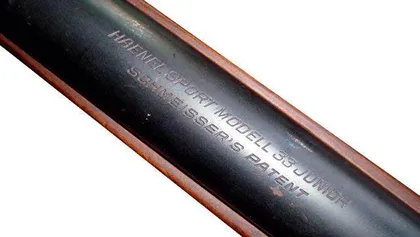

Model 33军训气枪少年型机匣上的铭文，上面一行意为“黑内尔运动Model 33少年型”，下面一行意为“施迈瑟的专利”

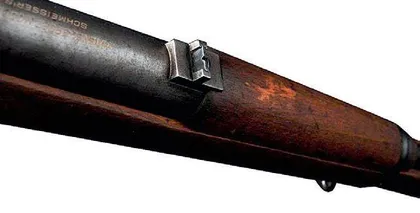

部分Model 33军训气枪少年型的后瞄具采用不可调节的固定式缺口照门

为了方便年龄、体格更小的青少年使用，Model 33军训气枪还有一款少年型（Junior）变型枪，全枪长进一步缩短至984mm，枪管长508mm，全枪质量仅有2.4kg。少年型枪管外露部分较短，枪托相对较窄，同时不再开设背带槽，背带环位置改到了枪身正下方，部分产品的后瞄具改为不可调节的固定缺口照门。相对标准型来说，这款短小的少年型产量更大，也最为常见。

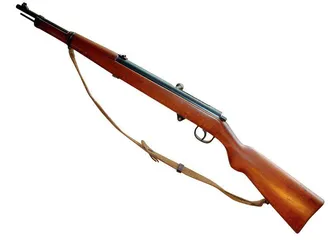

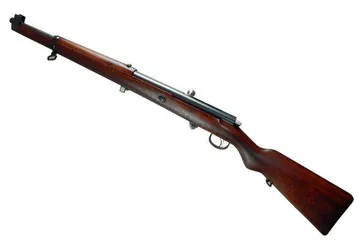

最为常见的Model 33军训气枪少年型，与Model 33军训气枪相比全枪长进一步缩短

Model 33军训气枪采用深钻孔技术制造的厚壁枪管，带有膛线

在口径和发射物种类上，Model33军训气枪属于欧洲传统的BBs 气枪，发射圆球形BBs 弹丸。虽然同样属于BBs 气枪，但Model 33军训气枪与以戴茜（Dasiy）品牌为代表的美国版BBs 气枪有着明显的区别。前者采用深钻孔技术制造的钢质膛线枪管，而后者使用拉制的薄壁铁质滑膛枪管，相对来说前者更加厚重结实、耐用。此外前者的口径为4.45mm（对应英制0.174英寸），因为有膛线，所以只能发射铅质弹丸，单粒质量约0.492g。后者口径名义上也是4.45mm，但对应的英制略有区别，为0.175英寸，而且弹丸一般为钢质，单粒质量约0.33g，因此在初速相同的情况下，黑内尔Model 33军训气枪的威力更大一些。

这支Model 33军训气枪少年型下护木、准星座、头箍都有所变化，外形与英国恩菲尔德步枪有几分相似，究竟是个人改造还是批量定制不得而知

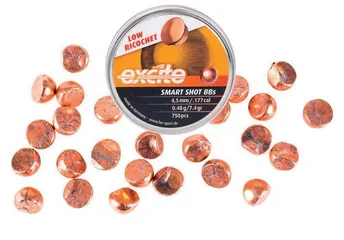

失落的音符9 — Model 33军训气枪之所以选择BBs 铅弹丸，主要是考虑这种发射物着靶后会迅速变形破裂，安全性更高。图为现代制造的H&N Smart Shot 品牌的BBs 铅弹丸，直径4.35mm，为减少枪管挂铅，弹丸表面镀有铜层

失落的音符10 — Model 33军训气枪使用的标准型8发弹匣，还有更长的12发弹匣可供选择

失落的音符11 — Model 33军训气枪挂机杆的下段，注意上下两个转轴的朝向恰好垂直

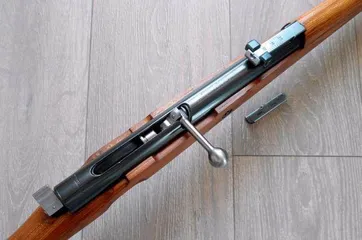

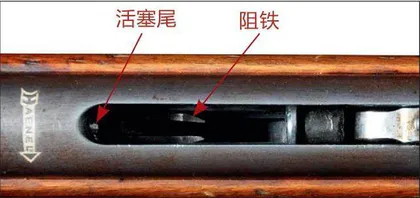

失落的音符13 — Model 33军训气枪机匣正上方开设有容纳挂机杆前后运动的长槽。图中可以看到活塞尾与阻铁

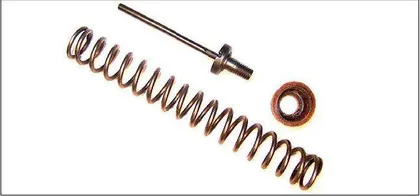

失落的音符14 — Model 33军训气枪活塞组件中的部分零件，自左至右、自上至下分别为：带空心导杆的固定头、皮碗、主弹簧

此外，Model 33军训气枪理论上可以发射空竹形气枪铅弹，但实际上行不通，因为该枪必须使用专用弹匣供弹。这种弹匣体型很小，外壳用合金铸造而成，内部设有一个圆形深孔，圆球形弹丸依次排列其中，上端有一活动式卡块，防止弹丸在底部托弹簧的推动下自动蹦出。标准型通常配备8发弹匣，并有额外的12发加长弹匣可选，少年型一般配用更短一些的6发弹匣，也可以使用8发或12发弹匣。

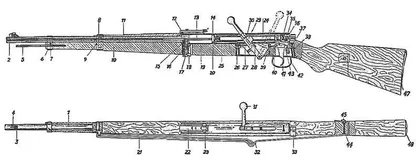

Model 33属于弹簧活塞原理气步枪，结构较为简单，全枪零件总数只有44个，大量采用冲压、铸造和焊接工艺，有效降低了生产成本。全枪最大的组件是枪管与机匣，两者固定在一起。后者由薄壁钢管加工而成，前方上下两侧分别焊接有表尺座和弹匣槽，后下方则固定有发射机构，中间有突出的固定座，使用长螺丝将枪管/机匣组件与木托固定为一体。机匣内部分为两截，前半部分是气缸，后半部分是容纳各种活动零部件的空间。从前向后，活塞组件依次由带空心导杆的固定头、皮碗、活塞头、活塞杆和活塞尾组成，螺旋形主弹簧则缠绕在预先开设有长槽的活塞杆上。

Model 33军训气枪的最大特点是该枪“挂机”即压缩主弹簧至定位的方式与当时常见的主流气枪大不相同，既非由枪管本身充当挂机杆（其枪管为固定结构，不能上下活动），也没有单设的下压杆或可向前下方打开的扳机护圈，采用的是一种极为特殊的、由雨果·施迈瑟亲自设计的“拉栓”挂机方式。这一方式的核心部件是设在枪身中后部的两段式挂机杆。两段式挂机杆的上段外形类似普通的步枪拉机柄，但长度稍长。下段为1个带有半圆形凸面的连杆，两段由1个旋转方向与枪身轴线垂直的转轴连接，下段的另一端穿过活塞杆中间的长槽，铰接在扳机护圈中间的三角形突出部分上，略微突出于枪身表面，这样下段就可沿着与身轴线的方向进行前后扇形运动。

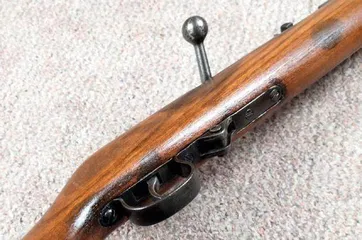

失落的音符15 — Model 33军训气枪挂机杆下段的末端穿过整个机匣，固定在扳机护圈中间的三角形突出部分上，略微突出于枪身表面

失落的音符16 — Model 33军训气枪在“挂机”时，需先将“拉机柄”向左上方旋转（图中箭头1所示），进入竖直状态后再向正后方拉动（箭头2所示），直至“挂机”，然后再将“拉机柄”前推、右旋复位。整个动作与栓动步枪的上膛待击过程非常类似

失落的音符17 — Model 33军训气枪的“拉机柄”在待击前后，均处于水平状态，位置与一般栓动步枪的无异

当需要“挂机”时，使用者向左旋转“拉机柄”（即挂机杆的上段），使其从水平状态转为垂直状态，并与下段对齐。由于中间转轴的旋转方向与枪身轴线垂直，而且两侧还受到机匣上开设纵槽的限制，所以在继续沿枪身轴线向后拉“拉机柄”时，它与下段在沿枪身轴线方向不能发生相对位移，上、下2段实际上形成了一个整体，只能共同围绕下段下端的转轴向后运动。在此过程中，下段后部的半圆形凸面抵在活塞杆长槽的末端，进而带动整个活塞组件向后运动，逐步压缩弹簧，直至活塞尾卡入阻铁，形成“挂机”状态。此时“拉机柄”已拉到机匣槽末端，接下来改向前推，当推到最前方时，再改向右旋转，使其进入机匣上预先开设的横槽，恢复至水平状态，至此完成了发射的准备工作。如果“拉机柄”未能复位，即使扣动扳机，活塞也不能顺利释放。
