从快速精确射击入门谈XM157的重要作用(下)
作者: 李东昊
XM157的组成
XM157的承研承制单位是Vortex Optics,国内通常翻译为“漩涡光学”公司,其成立于2004 年,总部位于威斯康星州巴内维尔德,主营业务为各类瞄准镜、望远镜、测距仪等光学器材和一些户外服装和用品。

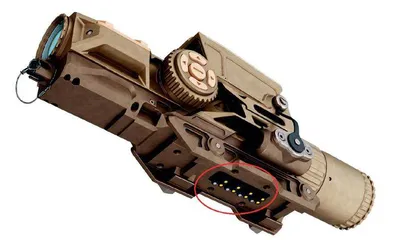

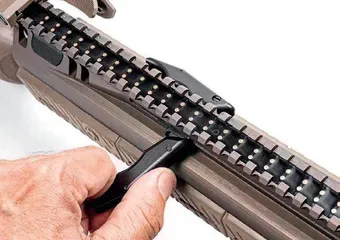

XM157目前主要由三部分组成,分别是1~8×30低倍可变倍瞄准镜(LPVO)、激光测距及激光指示模块和线控开关,后续可能会有新模块加入。XM157并无官方公布的质量数据,但很可能在1~1.5kg(2~3磅)范围内。XM157集成了传统的低倍可变倍瞄准镜、激光测距仪、弹道计算机、环境传感器、罗盘、激光指示器、叠加显示器等功能模块。XM157 由2 节CR123 电池供电,由于其功率比较低,在正常使用强度下能续航几个星期。XM157 的底部有触点,安装在设有新一代导轨系统的枪械上后可以由枪械供电。
1~8×30低倍可变倍瞄准镜
1~8×30低倍可变倍瞄准镜是XM157 的核心部件,这个部件的基础可能来源于Vortex Optics 公司的剃刀系列瞄准镜(RAZOR HD),这个系列有1~10×24 和1~6×24 两种规格(可能很多读者对瞄准镜规格还不熟悉,这里科普一下,1~8×30表明瞄准镜的倍率可以在1~8 倍之间变换,瞄准镜物镜的口径是30mm。以此类推5~25×56 瞄准镜的倍率可以在5~25 倍之间变换,瞄准镜物镜的口径是56mm)。这个判断的依据是剃刀系列也是低倍可变倍瞄准镜,并且从已有信息看,XM157 的蚀刻线分划和这个系列的分划完全一致。另外,这个系列的瞄准镜在美军的特战部队有所使用,这种非官方的采用其实最能为产品的性能背书。低倍可变倍瞄准镜能兼顾远距离射击和近距离射击,适合于自动步枪、精准步枪,是目前精准步枪的主流配置。
与传统瞄准镜不同的是这个瞄准镜的分划除了传统的蚀刻线分划板外,还有一套电子分划板。电子分划板可以理解为一块透光的显示器,将显示内容叠加在光路中并可以被操作者清晰地看到,非常类似于战斗机上的平视显示器(HUD)。但是与HUD 的区别在于,HUD是将显示的内容投影到飞行员前方的玻璃上然后反射到飞行员的眼睛里,XM157 的电子显示系统是直接显示,少了反射的过程。

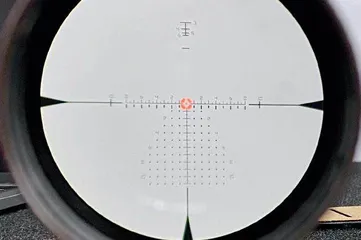

XM157采用的电子分划板技术是最核心的技术之一。这个分划板与其他显示器一样,也是由一个一个的像素点组成,而最关键在于这些像素点断电或者没有显示信号的情况下是透明的,一旦接收到信号,对应的像素点又能亮起。这保证了XM157 在没电的情况下仍然能够像传统的瞄准镜一样使用,这也是它同时保留传统的蚀刻分划和透明的电子分划板的原因。实际上XM157有更简单的解决方案,就是全数字化的形式,像目前的红外瞄准镜一样。射手的眼睛不直接看光路,看到是摄像头摄取并经过处理后显示在屏幕上的图像。这样的方案在通电的情况下毫无疑问能实现所有的功能,技术也更加简单。但是一旦断电,射手将只能看见一块黑色的屏幕,而无法看见任何图像,因而就失去了功能。XM157 充分保留了断电后降级使用的能力,这种处理方式是正常的逻辑,笔者认为,国内企业在进行主用光学瞄具论证时应当高度关注这个问题,不要在数字化中迷失。

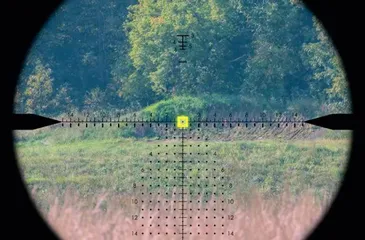

XM157 电子分划板和上文所述的BDX 系统瞄准镜不一样,BDX 瞄准镜只有十字线上有LED 显示点,只能在十字线上显示。而XM157 的电子分划板可以在任意位置显示,因此具备了在任意位置显示瞄准点的能力,这样就不用像BDX 瞄准镜那样需要去找坐标交点。完成弹道解算后XM157 会直接生成一个瞄准点,射手用这个瞄准点对准目标射击就能命中。这就完美地解决了射击诸元自动装定的问题,射手既不需要拧手轮,也不需要数格子,甚至不需要找坐标交点,XM157 的电子分划板才是契合人类直观感受的设计,也是目前射击诸元装定最快的方式。这也就是XM157 采用的主动瞄准点技术(Active Reticle,国内很多将其翻译为主动十字线,reticle的本意确实是十字线,但是XM157提示的瞄准点并不是十字线,因此将reticle 引申翻译为瞄准点更好)。由于XM157 采用了电子分划,因此分划线的形式、大小、颜色是可以调整的,有很多样式可以选择。并且XM157 的电子分划可以和倍率关联,当处于1 倍的时候,XM157 的分划就变为红点瞄准镜或者全息瞄准镜的瞄准点类型,方便近战使用。这时测距、弹道解算等功能也会自动关闭,因为用1倍的倍率往往是100m 以内的射击,弹头的飞行轨迹可以视作直线,完全没有解算弹道的必要,还不如关掉省电。如上文所述,XM157 的电子分划板其实是一块透明的显示器,因此这也是XM157的主要输出界面,其菜单、功能设置都会在这个电子分划板上显示。

按照Vortex Optics 公司的介绍,XM157是前置分划,毫无疑问,蚀刻分划板用前置分划方案是正确的设计。但如果电子分划板也采用前置分划,就有些不合理了。首先像素点在变倍的过程中也会变大,这一点问题不大,因为电子分划板的分辨率足够高(像素点小),因此这个问题并不突出。但是XM157 的电子分划板要显示的信息远不止瞄准点位置,比如还要显示方位角、敌我识别信息、导航点、菜单等等。如果电子分划板也是前置分划,那么采用高倍率之后视场变小,低倍率下原本显示在视场边缘的信息就会在高倍率的视场内无法看到,即使能看到,那些闪亮字母、数字也会变大,干扰视场的情况也会变严重。所以关于它的电子分划板是前置分划还是后置分划目前还存疑。瞄准点的变化在传统的蚀刻线分划上不好处理,如上文所述在倍率有变化时不能直接使用,但是在电子分划板上非常方便,可以通过软件将倍率变换与瞄准点的位置变化直接关联起来,不管哪个倍率,所显示的瞄准点都是补偿好倍率而变化的,概括起来就是电子分划板能以后置分划的形式同时具备前置分划和后置分划的优点。

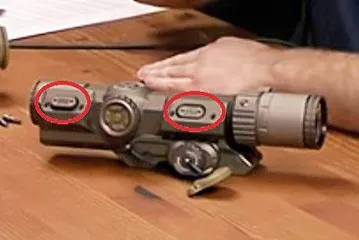

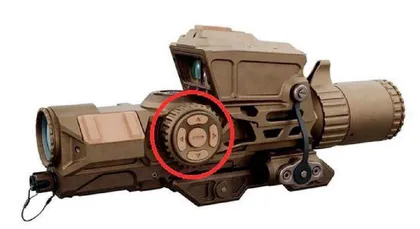

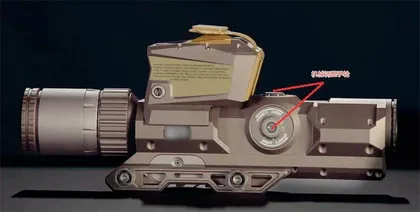

1~8×30低倍可变倍瞄准镜的上方和右侧有机械调整手轮,用于瞄准镜的归零。根据手轮上的标识可以看出,每一个“咔哒值”对应的是0.2mrad。这个手轮尚不清楚是只控制蚀刻线分划还是同时控制电子分划与蚀刻线分划,但是最合理的设计应该是两个都控制,不然机械分划归零以后还要对电子分划归零,这在实际应用中太繁琐。一般瞄准镜左侧的手轮是分划照明的档位调节,用于夜间瞄准(不开分划照明看不见分划线,无法瞄准),而XM157 有电子分划,并且本身就能发亮,因此XM157 可以省略这个功能,这个位置便设计成了主要操作界面。开关机、调出菜单、上下移动选项、确定设置等这些功能也会在这里操作。当没有线控开关时,启动测距和弹道解算也在这里操作,类似于红外瞄准镜的操作按钮。另外环境传感器、弹道计算机的功能可能都集成在1~8×30低倍可变倍瞄准镜上,即使没有上方的测距模块,也支持手动数据输入,手动数据输入也是在这个地方实现。

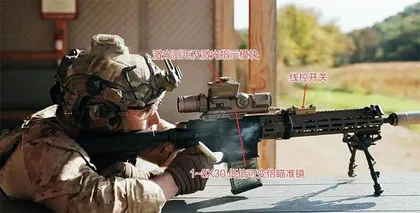

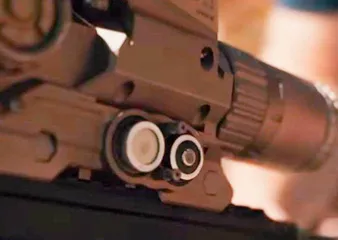

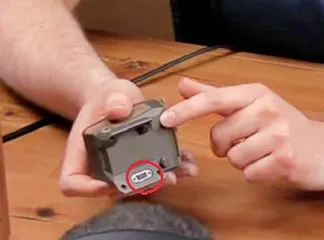

1~8×30低倍可变倍瞄准镜的上方有两处扩展接口,每处扩展接口都是机械接口和电子接口两部分。机械接口主要是台阶面和螺钉孔,用于设备的连接,电子接口则是触点,用于设备间的通信。后方接口用于安装测距和激光指示模块,前方接口推测用于安装可串接的红外或微光增强模块,XM157 的前端物镜正下方有线控开关的接口。
测距和激光指示模块
