早期冲锋枪寻踪(下)

作者: 黄志聪

瓦尔特M1918冲锋枪

随着一战的进行,德国军方预见到一种手枪弹口径自动枪支的价值,这种枪很快就被称为冲锋枪。为了找到这样一种枪,德国军方组织多家枪械生产商进行了竞标测试,这种枪将获得“Maschinenpistole18/1”的称号,伯格曼工厂设计的样枪赢得了这个称号,即MP18冲锋枪。

根据要求,这种枪支应该能够连发射击,发射9×19mm巴拉贝鲁姆手枪弹。瓦尔特公司的参试枪是M1918冲锋枪,该枪有两种款式,区别在于第一种款式未设手枪式握把,第二种款式设有手枪式握把。

早期冲锋枪寻踪(下)0

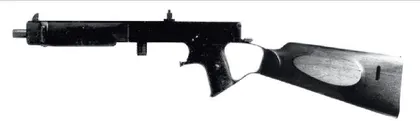

第一种款式的瓦尔特M1918冲锋枪
早期冲锋枪寻踪(下)1
手持瓦尔特第一种款式M1918冲锋枪的士兵
早期冲锋枪寻踪(下)2
第二种款式的瓦尔特M1918冲锋枪

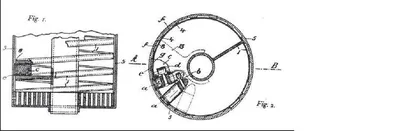

早期冲锋枪寻踪(下)3

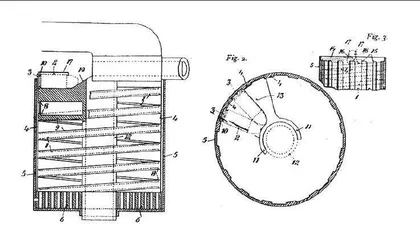

专利号315058的弹盘
早期冲锋枪寻踪(下)4
专利号328432的弹盘。1918年6月29日由弗里茨·瓦尔特在德国泽拉-梅利斯(Zella-Mehlis)申请,1920年10月28日作为315058号专利的增补专利而获准授权
早期冲锋枪寻踪(下)5
专利号334451的弹盘。1918年10月23日由弗里茨·瓦尔特在德国泽拉-梅利斯申请,1921年3月11日作为315058号专利的增补专利而获准授权
早期冲锋枪寻踪(下)6 早期冲锋枪寻踪(下)7

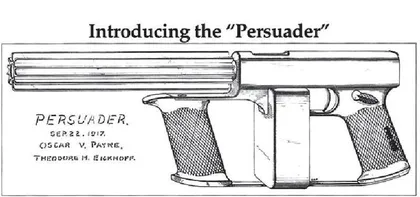

1917年9月22日, 奥斯卡·佩恩绘制的汤姆逊“ 劝导者” 冲锋枪图样, 该枪采用弹带供弹,弹带位于供弹箱内
早期冲锋枪寻踪(下)8

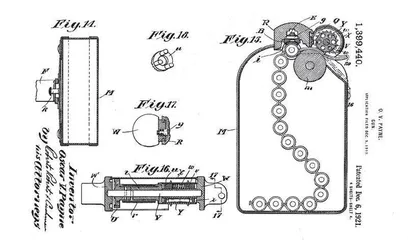

1921年12月6日,奥斯卡·佩恩设计的弹带及供弹箱获得专利

更有趣的是弹盘,可以肯定它受到了刘易斯机枪及其前身塞缪尔·麦克林(Samuel McClean)设计的机枪弹盘的影响。从1918年上半年瓦尔特公司弗里茨·瓦尔特提交的的弹盘图纸(专利号315058)可以看出,该弹盘每层有16个容弹槽,共5层,能够容纳80发或更多的枪弹。在提交该专利之后,弗里茨·瓦尔特还提交了该弹盘的两项补充专利,补充的专利号分别为328432、334451,这些专利也与瓦尔特M1918冲锋枪有关。

弹盘内的弹簧不断倾斜的供弹方式可能会导致卡壳故障,艾萨克·牛顿·刘易斯通过他的设计解决了这些问题。因此,瓦尔特M1918冲锋枪的弹盘大致上也有这些问题。此外,它的造价太过昂贵。伯格曼的设计使用了P08手枪和卡宾枪已经服役的蜗牛弹鼓,这更经济。

霍夫曼冲锋枪

据了解,霍夫曼的设计没有样枪存世,唯一保存至今的是德国弗莱尔堡军事档案馆的19张设计图。整支枪的侧面图和弹匣图都没有。这些图纸绘制于1917年初到1918年6月之间,图纸上标有德文“步兵工程局”字样。大多数图纸的顶部都标有“Maschinenpistole Hoffmann”,其中的“Hoffmann”最有可能的人选是海尼希·霍夫曼(Heiniich Hoffmann),他在一战期间负责德国武器和弹药厂(DWM)的巴拉贝鲁姆手枪生产工作。

霍夫曼冲锋枪是否起源于DWM工厂,目前还没有发现以DWM或BerlinKailsmhcr Industriewerke(该公司在1922年后更名为BerlinKailsmhcr Industriewerke)名义申请的冲锋枪专利。

图纸显示了一种结构非常复杂的枪,其枪弹供给装置由链条和链轮组成。在19张图纸中至少有6张是关于这个供弹装置的。霍夫曼冲锋枪有一个带有两个闭锁突笋的可旋转枪机、一个木制枪托,以及一个带有散热孔的枪管护筒。

汤姆逊“劝导者”冲锋枪

早期冲锋枪寻踪(下)9
汤姆逊M1919“歼灭者I”编号1冲锋枪。其使用一个适配器来固定盒式弹匣。为了安装弹鼓,需要拆除这个适配器
早期冲锋枪寻踪(下)10

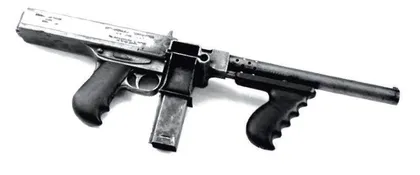

汤姆逊M1919“歼灭者II”编号2冲锋枪。其可以安装盒式弹匣或弹鼓。有螺纹的枪管前端允许安装两脚架、刺刀或马克沁消声器

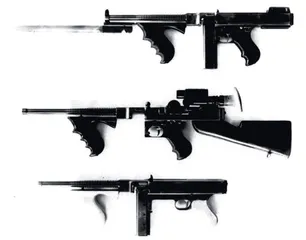

早期冲锋枪寻踪(下)11
自上至下:汤姆逊M1919“歼灭者Ⅱ”编号3冲锋枪,其安装有刺刀;另一种汤姆逊M1919冲锋枪,其安装有华纳-斯瓦西狙击手瞄准镜;汤姆逊M1919编号8冲锋枪

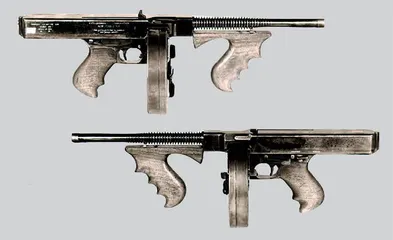

早期冲锋枪寻踪(下)12
汤姆逊M1919“歼灭者Ⅲ”编号6的C型冲锋枪右、左视图

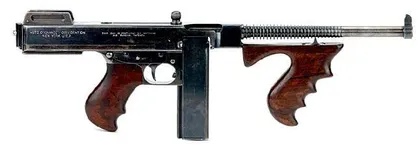

早期冲锋枪寻踪(下)13
汤姆逊M1919编号11冲锋枪右视图

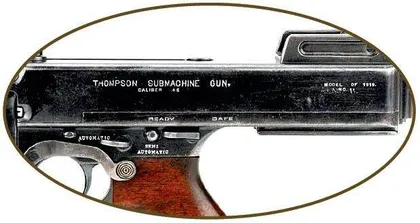

早期冲锋枪寻踪(下)14
汤姆逊M1919编号11冲锋枪的机匣左侧特写

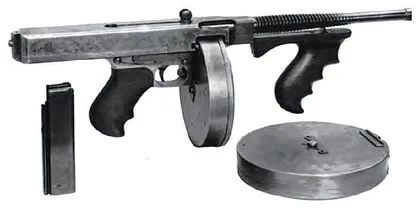

早期冲锋枪寻踪(下)15
汤姆逊M1919编号17的E型冲锋枪及其配用的弹匣、弹鼓

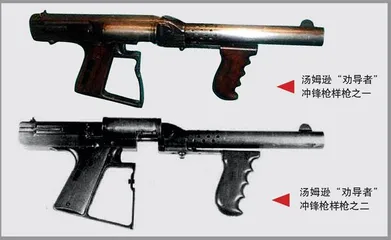

汤姆逊“劝导者”(Persuader)是美国第一支冲锋枪,其发射.45ACP手枪弹,1917年进行了工厂测试。其设计者是工程师西奥多·艾克霍夫和奥斯卡·佩恩,他们最初被AOC公司(1916年,美国将军约翰·托利弗·汤姆逊和金融家托马斯·瑞安成立Auto-Ordnance Corporation,AOC)雇用研制步枪,并在AOC公司学习美国海军军官约翰·布利希在1915年发明的半自由枪机的专利,汤姆逊以前曾购买该专利及约翰·布利希步枪用于研制与改进新枪。

汤姆逊“劝导者”冲锋枪的设计者除使用改良的枪机外,还使用了弹带供弹方式。在测试过程中发现,每发射6~7发枪弹后,枪机就会卡住。

汤姆逊M1919冲锋枪

1918年,研制工作进一步发展。AOC公司准备了各种版本的“歼灭者”(Annihilator)冲锋枪进行测试。测试采用弹带或弹匣供弹的样枪,表面带有诸多散热槽的枪管和用于枪机润滑的奥斯卡·佩恩夹具,机匣内装有实心加工的方状枪机。后来的型号未设枪托,手枪式握把代替当时常见的枪托,枪管下方还设有前握把,便于连发射击时控制。它有“开放”的弹匣槽,位于上机匣底部、枪机的前面,以安装20发直式弹匣或奥斯卡·佩恩设计的弹鼓(50发容弹量)。该枪的所有主要零部件都采用车床、铣床等机械冷加工机器制造,公差很小。

在试制过程中,通过改进枪机组件和20发直式弹匣,实现了冲锋枪在连发时的可靠性。这种武器成为汤姆逊M1928冲锋枪的雏形。但由于一战结束,“歼灭者”冲锋枪的早期样枪遭到军方拒绝。尽管如此,汤姆逊在一战后仍继续致力于改进该武器。

在汤姆逊将军的全力支持下,设计团队研制了一系列冲锋枪,统称为M1919汤姆逊冲锋枪。这一系列冲锋枪都有编号,每个编号的冲锋枪都是轻微修改的版本。

据了解,各种款式的汤姆逊M1919冲锋枪的总产量约为40支。在这40支样枪中,现今有11支存世,其中有5支收藏在私人手中。

1919年研制的汤姆逊被称为“歼灭者”冲锋枪。其中第一种是工作台上的“歼灭者试验装置”。该试验装置只不过是安装在试验台上的一个粗糙的试验性枪机、拉机柄和击针组件。最初,这个装置被设计为使用皮带供弹的机构。后来,该供弹机构被一个盒式弹匣取代。

试验装置经过改进,产生了“歼灭者I”冲锋枪。其中,“歼灭者I”编号1的冲锋枪弹匣插口设有裙边,以便插入弹匣,从而为该枪可靠供弹。这种设计很快就被抛弃,取而代之的是新设计,以便于插入20发盒式弹匣或50、100发弹鼓。20发盒式弹匣需要一个安装在机匣内的适配器。为了安装弹鼓,这个适配器必须拆除。

虽然编号1的“歼灭者I”冲锋枪“功能令人满意”,但在“歼灭者II”系列冲锋枪中还是进行了一些改进。

早期冲锋枪寻踪(下)16
内奇M1919冲锋枪
