弃旧图新:CZ600系列栓动步枪

作者: 宏仔

弃旧图新:CZ600系列栓动步枪0

CZ600系列步枪的基本结构

机匣

根据型号不同,CZ600系列步枪采用铝制或钢制机匣。机匣上的瞄准镜安装方式提供雷明顿M700镜座安装螺孔或皮卡汀尼导轨。Lux和Range型的机匣顶部设有用于安装雷明顿M700镜座的螺孔,Alpha、Trail、Ergo型的机匣顶部设有两段皮卡汀尼导轨。

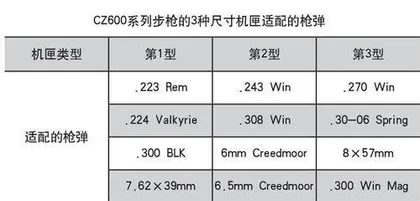

目前,CZ600系列步枪可配用12种枪弹,为了适应不同长度的枪弹,CZ 6 0 0系列步枪共有3种尺寸的机匣。

弃旧图新:CZ600系列栓动步枪1

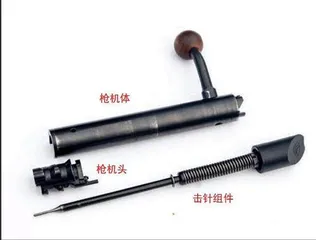

CZ600 Lux型步枪枪机不完全分解,其主要由枪机头、枪机体、击针组件等零部件组成

枪机

CZ600系列步枪的枪机主要由枪机头、枪机体、击针组件等零部件组成。击针组件由击针、击针簧、击针簧垫片、击针尾、击针尾护套等零件组成。

CZ600系列步枪为了实现多口径转换,采用枪机头与枪机体分离的设计。枪机头和枪机体连接处设有安装卡槽,枪机头通过卡销固定在枪机体上。向上推动卡销解除锁定,即可拆下枪机头。枪机头上设有6个闭锁突笋,突笋分2层,每层3个,枪机开锁只需转动60°即可。因Trail型使用膛压相对较小的.223Rem(“Rem”是“雷明顿”的英文简称)、7.62×39mm步枪弹,所以只有3个闭锁突笋。

枪机头上设有抛壳挺和抽壳钩。CZ600系列步枪采用约束式供弹方式,推动枪机向前时,枪机上的抽壳钩就抱住弹壳底缘。也就是说,枪弹未进入弹膛时抽壳钩已经抱住枪弹,枪弹可随枪机前后运动。CZ600采用刚性抛壳挺,抛壳挺被枪机头固定卡销驱动。抛壳挺平时收入枪机弹底窝内。当枪机向后运动到3/4行程时,枪机头固定卡销撞击枪机限位杆,驱动抛壳挺突出弹底窝,从而抛出弹壳。

弃旧图新:CZ600系列栓动步枪2

枪机体下方设有引导槽,枪机限位杆在引导槽内运动,引导枪机前后运动。枪机限位杆与机匣上的枪机释放钮相连。按下机匣右侧的枪机释放钮,枪机限位杆下落,然后可以将枪机从机匣中取出;松开枪机释放钮,枪机限位杆在其弹簧驱动下上升,进入引导槽内。枪机限位杆同时也是抛壳机构的一部分。当枪机头固定卡销撞击枪机限位杆时,枪机限位杆驱动抛壳挺突出弹底窝,抛出弹壳。

枪管

CZ600系列步枪采用不锈钢冷锻枪管,枪管上带有节套。枪管插入机匣内,通过3个螺栓固定在机匣内。根据不同型号,CZ600系列步枪提供3种质量和外形不同的枪管:轻量型、半重型和重型枪管。

在设计之初,CZ600系列步枪采用可更换枪管和活动枪机头的目的是为了满足用户自行更换枪管和口径的需求。然而,由于设计问题,CZ600系列步枪后续不得不取消这一设计。

2022年4月,CZ公司收到多起CZ600系列步枪因为枪管安装错误造成事故的投诉。5月2日,CZ公司宣布召回所有CZ600系列步枪。CZ公司发现部分用户自行更换CZ600系列步枪的枪管后,由于设计问题,枪管可能未正确安装到位。使用这种未正确安装的枪管会导致严重安全事故。CZ公司将所有召回步枪的枪管永久固定在机匣上,同时将所有新生产的CZ600系列步枪的枪管固定在机匣上,彻底取消可更换枪管的可能。用户如果需要更换新枪管或者口径,必须到指定的维修部门更换。

弃旧图新:CZ600系列栓动步枪3

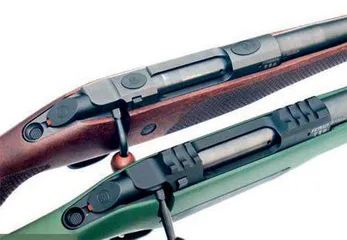

Lux型(上)的机匣顶部设有专门用于安装瞄准镜座的螺孔,不用时有专用的护盖保护,Ergo型(下)采用顶部带有皮卡汀尼导轨的机匣

保险

CZ600系列步枪采用上下推动式手动保险,上方的保险钮位于机匣的尾部(Trail型在此位置的按钮是枪托限位钮),下方保险钮在扳机护圈后方,射手可以轻松地用大拇指和食指操作上、下保险钮。上、下保险钮表面加工有防滑纹,向下按动上保险钮到位后为射击位置,向上按动下保险钮到位后为保险位置。处于保险位置时,手动保险同时锁住扳机和枪机,保险钮露出白色的提示环,表明此时枪支安全。

弃旧图新:CZ600系列栓动步枪4

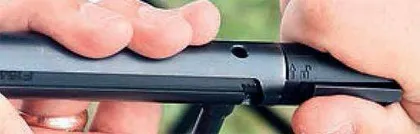

枪机头和枪机体连接处设有安装卡槽,枪机头通过卡销(蓝色箭头所示)固定在枪机体上

弹匣

CZ600系列步枪采用可拆卸的内藏式聚合物弹匣,根据不同弹种,弹匣容弹量3~5发(不含Trial型)。弹匣卡笋位于枪托底部弹匣入口的前方。为了防止误操作导致弹匣脱落,CZ600系列步枪的弹匣卡笋增加了锁定装置。弹匣卡笋可以前后推动,向前推动弹匣卡笋到位后即可锁住弹匣,此时无法按动弹匣卡笋取下弹匣。

扳机

CZ600系列步枪只有Trail型采用二道火扳机,其他型号均为一道火扳机。

所有型号的扳机力都分为4档。用于调整扳机力的螺丝位于扳机护圈内扳机的前方,该螺丝由内圈、外圈组成、内圈螺丝可用内六角扳手旋转,以调整扳机力大小,而外圈螺丝不可旋转。内圈螺丝表面设有白色指示点,外圈螺丝的6、9、12、3点钟方向分别设有1、2、3、4个凹点,扳机力依次增大。转动内圈螺丝,将白色指示点与凹点对应,即可调整到对应的扳机力。

弃旧图新:CZ600系列栓动步枪5
CZ600系列步枪的枪机头固定卡销(蓝色方框所示)起到2个作用:一是卡销将枪机头固定在枪机体上,若要拆下枪机头,需先向上推动卡销解除锁定;二是固定卡销与抛壳挺(红色箭头所示)相连接。当枪机后退时,卡销撞击枪机限位杆,驱动抛壳挺突出弹底窝,从而抛出弹壳。图中即为向上推动卡销,抛壳挺突出弹底窝的情形

CZ600系列步枪的型号

CZ600 Alpha

Alpha型是CZ600系列步枪的基础型号,其主打的卖点是结实耐用,易于保养维护,主要用于高强度的日常使用。Alpha型采用铝制机匣,机匣顶部设有皮卡汀尼导轨。枪托为注塑成型的聚合物枪托。为了方便握持,枪托两侧和枪托握把贴有防滑纹片。

弃旧图新:CZ600系列栓动步枪6
枪机特写。图中可见,抛壳挺(红色箭头所示)、抽壳钩( 绿色箭头所示)、枪机头固定卡销(蓝色箭头所示)的位置
弃旧图新:CZ600系列栓动步枪7
枪机体下方设有引导槽

Alpha型提供从.223 Rem到.300 Win Mag(“Win Mag”是“温彻斯特马格努姆”的英文简称)等9种口径。Alpha型采用半重型枪管,枪管口部设有M15×1规格的螺纹,用于安装消声器或其他膛口装置。Alpha型的扳机力可在6~13.5N之间调节。CZ公司保证Alpha型出厂精度达到在100m距离上,3发射弹的散布小于0.75MOA。

弃旧图新:CZ600系列栓动步枪8

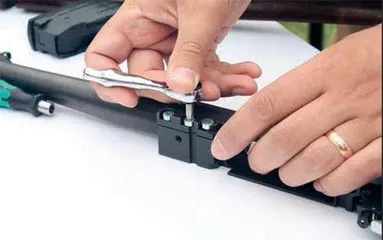

在设计之初,CZ600系列步枪的枪管通过3个螺栓固定在机匣上,由于设计缺陷,2022年5月后生产的CZ600系列步枪的枪管固定在机匣上无法拆换

CZ600 Range

Range型是针对中远距离狩猎或射靶用途的高精度步枪,CZ公司保证出厂精度达到在100m距离上,3发射弹的散布小于0.75MOA。如果使用竞赛级高精度枪弹,可以保证在10 0m距离上,5发射弹的散布小于0.75MOA。

弃旧图新:CZ600系列栓动步枪9
Trail型步枪的机匣后部特写。图中可见,枪机释放钮(橙色箭头所示)与枪机限位杆(黄色箭头所示)相连。按下枪机释放钮,枪机限位杆下落,然后可以将枪机从机匣中取出
弃旧图新:CZ600系列栓动步枪10

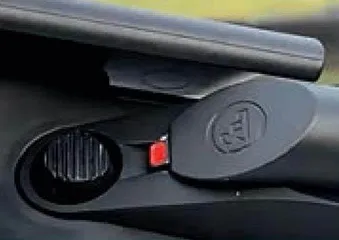

枪机的尾部下方设有警示标志,当击针处于待击状态时,会露出红色警示标志提醒射手
弃旧图新:CZ600系列栓动步枪11

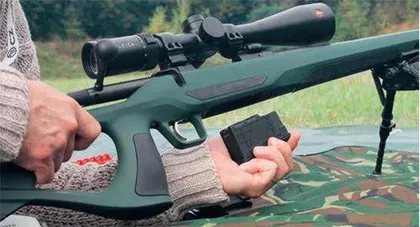

CZ600系列步枪采用可拆卸的内藏式弹匣(图中所示为CZ600 Ergo型步枪)

Range型的机匣为不锈钢材质。机匣顶部设有螺孔,专门用于安装雷明顿M700规格的镜座。Range型的扳机力也在6~13.5N之间可调。

Range型采用冷锻重枪管,枪管口部设有M18×1规格的螺纹(枪管外径比Alpha型大)。Range型采用层压木枪托,兼具美观舒适。同时,该枪托也为机匣提供稳定的平台,以保证射击精度。

弃旧图新:CZ600系列栓动步枪12

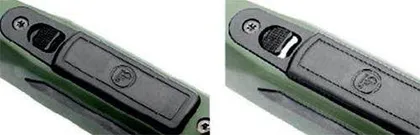

CZ600系列步枪采用上下推动式手动保险,上方保险钮位于机匣的尾部,下方保险钮在扳机护圈后方。处于保险位置时,可以看到白色警示环(上图所示)
弃旧图新:CZ600系列栓动步枪13
CZ600系列步枪的弹匣卡笋位于弹匣入口的前方,向前推动弹匣卡笋,可将弹匣固定在枪内(右图所示),此时无法取下弹匣
