第12届美国陆军特种作战司令部国际狙击手比赛用枪探析

作者: 宏仔

第12届美国陆军特种作战司令部国际狙击手比赛用枪探析0

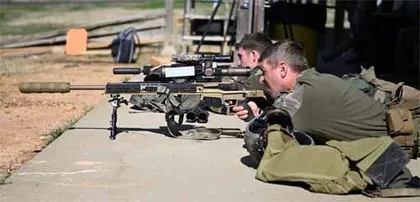

比赛中使用的AT-X步枪

统观第12届美国陆军特种作战司令部国际狙击手比赛用狙击步枪,其可分为两类,一类是原厂出品的整枪,另一类是定制类步枪。

第一类:出厂整枪

精密国际(AI)公司AT-X比赛用步枪

此次比赛各代表队使用的枪械中,最亮眼的当属精密国际(AI ,Accuracy International)公司在2021年1月刚刚推出的竞赛用步枪AT-X,这是AI公司在竞赛用枪领域的最新产品。目前该枪还没有正式发售,仅向特定用户提供了少量预生产型。

过去几年中,AI公司的主要精力都放在军用狙击枪市场,先后推出了用于竞标美国陆军特种部队先进狙击步枪项目的ASR狙击步枪和ASR的商业版AXSR狙击步枪,而AI公司起家的老本行——一竞赛用步枪一直没有推出新的产品。新产品的缺席也影响了AI公司射击队,公司射击队仍在使用7年前设计的AX系列作为竞赛用枪。面对7年中竞争对手层出不穷的新产品,AX的表现有些力不从心。AI公司在结束了军方的项目后终于将精力投放在竞赛领域,公司设计团队和射击队员合作设计了AI公司新一代高精度栓动竞赛用步枪。

第12届美国陆军特种作战司令部国际狙击手比赛用枪探析1
AT-X步枪(前)和一支AX步枪(后)对比,可见后面步枪的银色枪管比AT-X的基线要高

AT-X步枪的设计初衷是为射击运动员提供一支高操控性的竞赛用枪。射击队员根据比赛实际需求提出几点希望。第一,射手能够更快出枪,枪身在依托物上据枪更稳定,比如利用沙袋架枪时不要出现枪身左右晃动现象。第二,优化射击后坐,枪管轴线和射手身体的夹角要小,减小枪口在后坐力作用下上跳的幅度,以便在射击中不需要有太大的幅度去调整瞄准,缩短两发射弹之间的准备时间,所以需要枪管轴线越接近依托物(比如沙袋)越好。全枪围绕尽可能减小器材导致的比赛用时而设计。

在此,来探视一下AT-X的基本结构。

底座系统

围绕以上几点,AI公司设计出全新的AT-X步枪。该枪最大特点是全新设计的低轴线底座(Chassis)。AT-X步枪尽可能地降低枪管与护手底面之间的高度,使枪管轴线和枪托的抵肩点处于同一水平线上,AT-X步枪枪管轴线到护手底面的距离仅为32mm。

目前在高精度栓动步枪上广泛使用的金属底座就是由AI公司率先在公司第一代产品PM步枪上应用的。AI公司对底座不断加以改进,AT-X之前的AT、AX系列步枪底座以及AICS底座,采用的结构是铝制底座加外层聚合物护板的夹心结构,但目前市场上很多厂家已经不再使用夹心结构的底座,而是由一整块铝材直接切削成型。

AT-X步枪也接受了这一潮流,不再使用外层聚合物护板,直接将铝合金底座加工成型,预留握把安装位置。和大多数产品一样,为了方便用户,AT-X步枪使用标准的AR15式握把。AT-X底座也吸收了一些AI公司ASR步枪的特点,比如弹匣座和扳机护圈。

AT-X步枪枪托也继承自AXSR步枪的基本设计布局。枪托结构简洁,贴腮板和托底板可以调节前后位置及上下高度。改进后的枪托不会像AX系列的枪托挡住枪机,导致如果想要取下枪机,需要先将枪托折叠或者拆除。同时,枪机前后运动路线都在贴腮板下方,射手可以时刻在保持瞄准姿势的同时完成枪机退壳、供弹上膛等动作,无需破坏射击姿势。

枪托通过左右两根螺栓与机匣尾部固定。AI公司目前仅提供固定式枪托,公司计划之后推出可折叠枪托。AT-X也可适配ASR的枪托,用户可自行更换。

Keyslot和ARCA导轨系统

该枪护手左右侧各设有22个AI公司获得专利的Keyslot导轨接口,并设有用于固定导轨的螺钉孔。护手底部和弹匣座右侧亦设有Keyslot导轨接口。护手上的Keyslot接口是为了方便射手安装配重块调整质心用,弹匣座上的接口则是为了方便固定测距仪等附件的开关。AT-X的设计目的是射击竞赛用,而非针对军警市场。弹匣座左侧切削一块,以方便更换弹匣,提高更换弹匣速度。出厂的AT-X没有上护盖,用户可以自行购买,公司提供两种尺寸带Keyslot接口的上护盖。

第12届美国陆军特种作战司令部国际狙击手比赛用枪探析2

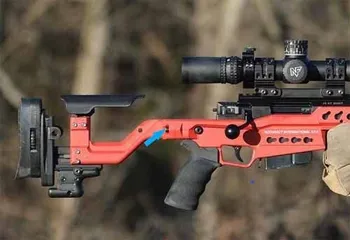

枪托整体结构非常简洁。蓝色箭头为枪托固定螺栓;托底板可伸出以调节枪托长度
第12届美国陆军特种作战司令部国际狙击手比赛用枪探析3

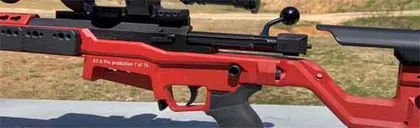

AT-X步枪枪机拉向后方状态,握把上方的黑色圆孔是枪背带环快拆孔,枪身两侧均有设置
第12届美国陆军特种作战司令部国际狙击手比赛用枪探析4

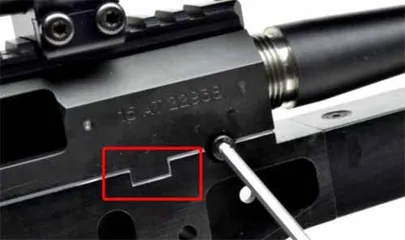

AT308步枪机匣和底座局部特写,AT-X的连接方式和此枪别无二致。红色框显示机匣嵌入底座,旁边的螺栓是枪管固定螺栓

Keyslot接口是AI公司于2010年推出的专用导轨接口(KeyMod接口是2011年向市场推出的)。其外观和结构与KeyMod相似,但不通用。KeyMod安装螺栓后突出于导轨内侧平面,Keyslot接口的螺栓孔加工成斜面,所安装的螺栓同样为斜面,安装之后螺栓不突出于导轨内侧平面。这样做尽量节省了导轨内部空间,尽可能地消除枪管接触到导轨的可能。

除了Keyslot导轨接口,AT-X步枪护手下方还加工有全长ARCA导轨。护手下方的这段ARCA导轨并不像皮卡汀尼导轨那样专门供枪械加装小握把、两脚架等附件,而是供加装摄影领域中的相机三脚架。ARCA最初是瑞士相机制造商ARCA-SWISS为了统一不同品牌杂乱的相机三脚架接口而设计的导轨规格。ARCA导轨宽35mm,两侧设有45°燕尾槽。

随着利用三脚架依托射击逐渐在射击比赛和实战中广泛应用,越来越多的人选择直接使用市场上成熟的带有ARCA导轨的摄影用三脚架。为了简化使用,各枪械厂商开始在步枪上推广ARCA导轨。除了像AT-X等近年推出的新型步枪直接在护手底部加工ARCA导轨,一些厂商也推出专门的枪用ARCA导轨,其可通过皮卡汀尼导轨或直接通过螺钉安装。

第12届美国陆军特种作战司令部国际狙击手比赛用枪探析5
比赛中使用的AT-X步枪,可见枪身上增加的配重块以及左侧弹匣座的切削设计。射手可以根据自己的习惯增加配重块,枪身两侧增加配重块能够增加枪身宽度,加大和依托物的接触面,射击时更稳定
第12届美国陆军特种作战司令部国际狙击手比赛用枪探析6

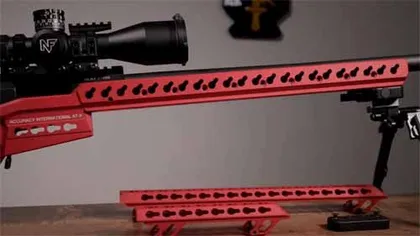

图中下方为公司提供的两种长度的带Keyslot接口的上护盖
第12届美国陆军特种作战司令部国际狙击手比赛用枪探析7

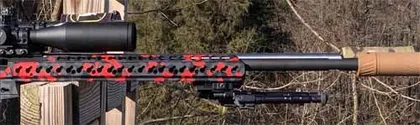

比赛中使用的AT-X步枪,其配用全长护手,护手下方两侧设有ARCA导轨
第12届美国陆军特种作战司令部国际狙击手比赛用枪探析8

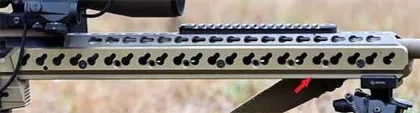

采用ARCA导轨,方便射手随时改变两脚架的安装位置
第12届美国陆军特种作战司令部国际狙击手比赛用枪探析9

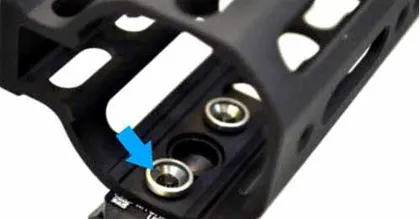

Key Mod接口,可见这种接口安装螺栓后(蓝色箭头)突出于护手内侧平面;
第12届美国陆军特种作战司令部国际狙击手比赛用枪探析10

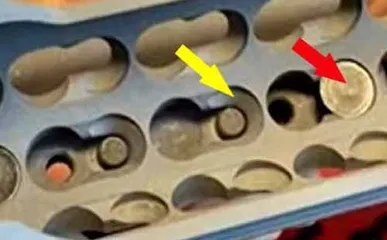

AI公司的Keyslot接口,黄色箭头指的是Keyslot螺栓的安装固定面,红色箭头指的是安装到位的Keyslot螺栓,安装之后螺栓不突出于护手内侧平面

ARCA导轨的优势是具有附件快拆性和全长式特点,能够适应多种射击场景需求。三脚架和两脚架可以根据射击时需要前后调整位置,而无需将脚架拆卸下来。如果使用M-Lok或KeyMod导轨接口,需要安装皮卡汀尼轨,且脚架安装位置是基本固定不变的,更换位置时需要重新拆装。

传统的皮卡汀尼导轨相比ARCA导轨结构较为复杂,加装皮卡汀尼导轨增加了护手的质量。而使用ARCA导轨,并未增加质量,也不影响在护手上同时设置M-Lok或KeyMod导轨接口,射手有更多的选择空间。

其他结构特点

AT-X步枪目前只有6.5mmCreedmoor一种口径型,枪管长610mm,4条右旋膛线,缠距203mm。枪管通过螺纹与机匣连接,枪管固定螺栓提供进一步的加固。AT-X全枪质量5.9kg,其中枪管质量2.3kg,用户可自行更换枪管。

第12届美国陆军特种作战司令部国际狙击手比赛用枪探析11

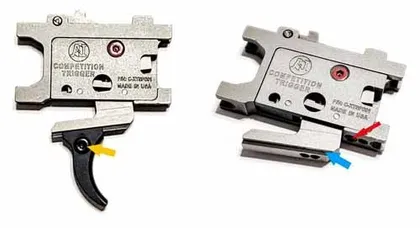

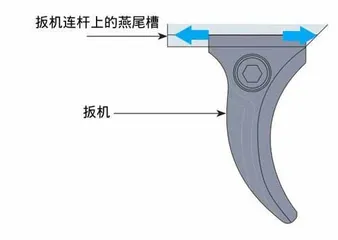

AI竞赛扳机。红色箭头为扳机力调节螺钉;扳机连杆上加工有燕尾槽(蓝色箭头);扳机是可拆的;黄色箭头是扳机固定螺钉
第12届美国陆军特种作战司令部国际狙击手比赛用枪探析12
AI竞赛扳机,用户可以调节扳机的前后安装位置
第12届美国陆军特种作战司令部国际狙击手比赛用枪探析13

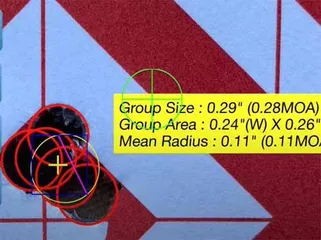

5发弹组射击散布为0.28MOA
第12届美国陆军特种作战司令部国际狙击手比赛用枪探析14

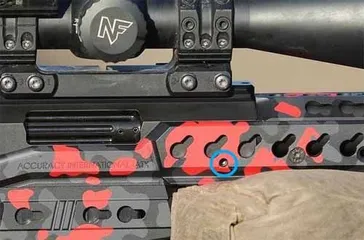

枪管通过螺纹与机匣连接,枪管固定螺栓(蓝圈)提供进一步的加固
